📌 3줄 핵심 요약
– 금속 드릴 가공에서 공구 수명 단축과 치수 정밀도 불량을 예방하려면 모재 재질(SS400, SM45C, SUS304, 알루미늄)과 공구 재질(HSS 하이스, 코발트, 초경)에 맞는 적정 절삭속도(Vc m/min)를 설정해야 합니다.
– 주사속도에 기반한 회전수 산출 공식 RPM = (1000 * Vc) / (π * D)와 분당 이송속도 Feed (F) = RPM * f를 통해 과학적인 가공 조건값을 도출할 수 있습니다.
– 난삭재(STS304/티타늄) 가공 시에는 저속 고이송 조건과 충분한 수용성 절삭유 공급, 그리고 깊은 구멍 가공 시 펙킹(Pecking / Step Drill) 방식을 필수 적용해야 합니다.
1. 들어가는 말: 금속 드릴 가공에서 절삭조건(Cutting Condition) 준수의 중요성

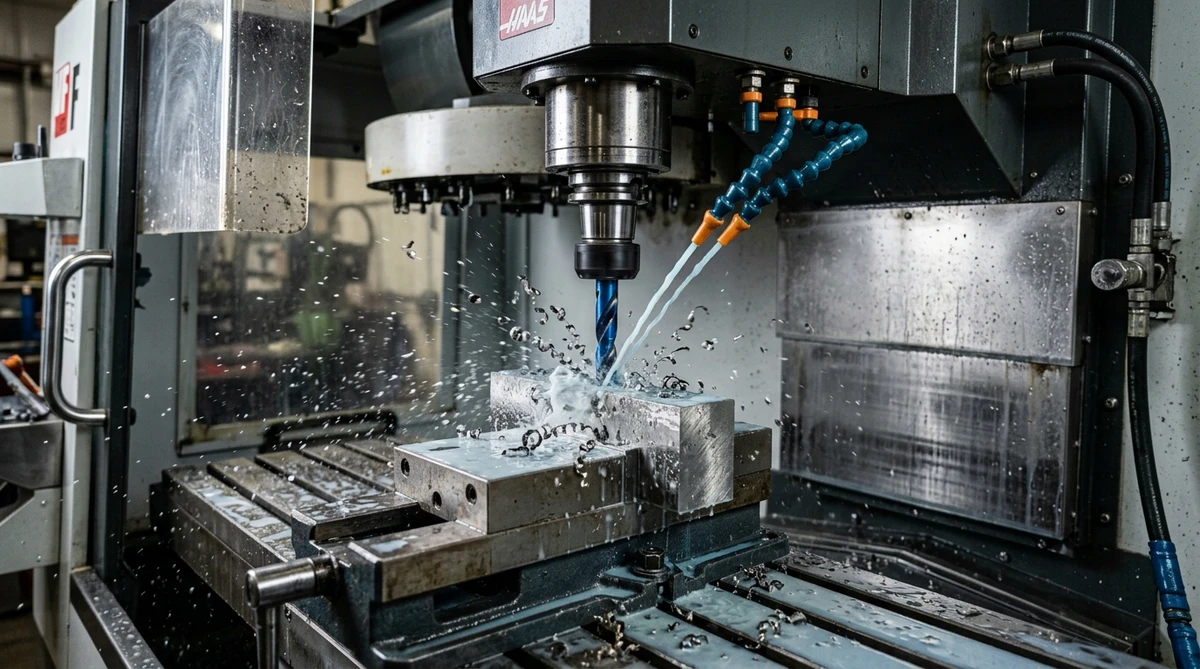

선반, 밀링, 머시닝센터(MCT), 탁상 드릴 작업 현장에서 드릴 가공(Drilling)은 가장 빈번하게 이루어지는 구멍 뚫기 공정입니다.
그러나 많은 작업자들이 모재 재질과 드릴 직경(D mm)에 관계없이 감으로 보편적인 RPM을 적용하거나, 이송속도(Feed)를 무리하게 높여 드릴 날끝 마모, 가공 부위 열 변형, 홀 확경(공차 오버), 심지어 공구 부러짐 사고를 겪게 됩니다.
특히 스테인리스(STS304)나 고탄소강(SM45C)을 가공할 때 적정 RPM보다 높게 설정하면 드릴 날끝 표면 마찰열이 800℃ 이상 치솟아 1회 구멍 가공만으로도 공구가 마모되어 사용할 수 없게 됩니다.
이번 가이드에서는 현장에서 가장 자주 쓰이는 드릴 가공 핵심 계산 공식, 모재별 표준 절삭속도(Vc), 드릴 직경(Ø 3mm~20mm)별 추천 RPM & 이송속도 표준표, 그리고 실무 펙킹 가공 노하우를 상세히 정리해 드립니다.
팁: 가공 중 칩이 끊기지 않고 길게 말려 올라오거나 심한 마찰 소음이 난다면 즉시 지송속도(Feed)와 RPM 조건을 하향 조정하고 팁 상태를 점검해야 합니다.
2. 드릴 가공 핵심 3대 계산 공식
구멍 가공 시 직경(D)과 표준 절삭속도(Vc), 회전당 이송량(f)을 바탕으로 회전수(RPM)와 분당 이송속도(F mm/min)를 직접 산출할 수 있습니다.
1. 주축 회전수 산출 공식 (RPM)
- 공식: N (RPM) = (1000 * Vc) / (π * D)
- (Vc: 주속도/절삭속도 m/min, D: 드릴 외경 mm, π: 3.14159)
- 예시: Ø 10mm 하이스 드릴로 SS400(Vc = 25 m/min) 가공 시: RPM = (1000 * 25) / (3.14159 * 10) ≈ 795 RPM
2. 분당 이송속도 산출 공식 (Feed Rate F mm/min)
- 공식: F (mm/min) = N (RPM) * f (mm/rev)
- (f: 회전당 이송량 mm/rev)
- 예시: 800 RPM에서 회전당 이송량 f = 0.15 mm/rev 지정 시: F = 800 * 0.15 = 120 mm/min
3. 가공 시간 산출 공식 (Machining Time T min)
- 공식: T (min) = (L + L1) / F
- (L: 구멍 깊이 mm, L1: 드릴 테이퍼 날끝 길이 약 0.3 * D mm)
3. 대표 모재 재질별 표준 절삭속도 (Vc m/min) 기준표
드릴 재질(HSS 고속도강 vs 코발트 HSS-Co vs 초경 Carbide)에 따라 적용 가능한 절삭속도가 크게 차이 납니다.
| 모재 재질 분류 | 대표 경도 / 특성 | HSS (하이스) 드릴 Vc (m/min) | 코발트 (HSS-Co) 드릴 Vc (m/min) | 초경 (Carbide) 드릴 Vc (m/min) | 추천 절삭유 종류 |
|---|---|---|---|---|---|
| 일반 구조용강 (SS400, S20C) | HB 120 ~ 160 (연강) | 20 ~ 30 m/min | 30 ~ 45 m/min | 60 ~ 100 m/min | 수용성 절삭유 (에멀젼) |
| 탄소 공구강 (SM45C, SKD61) | HB 200 ~ 250 (중탄소강) | 15 ~ 22 m/min | 22 ~ 32 m/min | 45 ~ 75 m/min | 수용성 / 비수용성 절삭유 |
| 스테인리스강 (STS304, STS316) | Austenite계 (가공경화 큼) | 10 ~ 15 m/min | 15 ~ 22 m/min | 35 ~ 55 m/min | 고극압 불수용성 탭유 / 에멀젼 |
| 주철 (GC250, GCD450) | 칩이 분쇄되는 아연재 | 20 ~ 30 m/min | 25 ~ 35 m/min | 60 ~ 90 m/min | 건식 또는 수용성 절삭유 |
| 알루미늄 합금 (AL6061, AL7075) | 연질, 칩 용착 발생 | 40 ~ 70 m/min | 60 ~ 90 m/min | 120 ~ 200 m/min | 알루미늄 전용 수용성 절삭유 |
4. 드릴 직경(Ø mm) 및 강종별 실무 RPM & 이송속도(Feed) 표준표
가장 일반적으로 사용되는 코발트 하이스(HSS-Co) 드릴 기준 모재별/직경별 실무 표준 조건값입니다.
| 드릴 직경 (Ø D mm) | SS400 (연강) RPM / Feed (F) | SM45C (탄소강) RPM / Feed (F) | STS304 (스텐) RPM / Feed (F) | AL6061 (알루미늄) RPM / Feed (F) |
|---|---|---|---|---|
| Ø 3.0 mm | 2,650 RPM / 135 mm/min | 2,120 RPM / 85 mm/min | 1,600 RPM / 48 mm/min | 6,350 RPM / 500 mm/min |
| Ø 5.0 mm | 1,600 RPM / 160 mm/min | 1,270 RPM / 100 mm/min | 950 RPM / 57 mm/min | 3,800 RPM / 570 mm/min |
| Ø 8.0 mm | 1,000 RPM / 180 mm/min | 800 RPM / 120 mm/min | 600 RPM / 72 mm/min | 2,400 RPM / 600 mm/min |
| Ø 10.0 mm | 800 RPM / 190 mm/min | 635 RPM / 127 mm/min | 480 RPM / 72 mm/min | 1,900 RPM / 660 mm/min |
| Ø 12.0 mm | 660 RPM / 198 mm/min | 530 RPM / 132 mm/min | 400 RPM / 72 mm/min | 1,600 RPM / 640 mm/min |
| Ø 16.0 mm | 500 RPM / 180 mm/min | 400 RPM / 120 mm/min | 300 RPM / 66 mm/min | 1,200 RPM / 600 mm/min |
| Ø 20.0 mm | 400 RPM / 170 mm/min | 320 RPM / 112 mm/min | 240 RPM / 60 mm/min | 950 RPM / 570 mm/min |
팁: 홀 깊이가 드릴 직경의 3배(3D)를 초과하는 깊은 구멍 가공 시에는 상기 이송속도(F)의 20%~30%를 낮춰 가공해야 칩 배출 체증으로 인한 파손을 예방할 수 있습니다.
5. 실무 가공 불량 대책 및 펙킹(Pecking) 노하우
- 펙킹 가공 (G83 Deep Hole Drilling Cycle):
– 가공 깊이가 3D 이상인 경우 드릴을 일정 깊이(1D~2D) 들어올려 칩을 배출시키고 주입 절삭유를 공구 팁 끝까지 공급하는 펙킹 사이클을 반드시 사용하세요. - 센터 드릴 (Center Drill) 선행 가공:
– 드릴 날 끝(Chisel Point)의 흔들림을 막기 위해 가공 전 90° 또는 120° NC 센터 드릴로 1~2mm 정도 안내 가이드 홀을 먼저 내주는 것이 직진도 확보의 기본입니다. - 가공경화(Work Hardening) 방지:
– STS304 가공 시 드릴을 절입하지 않고 모재 표면에서 공회전시키면 마찰열로 인해 표면이 단단하게 굳어버립니다. 스텐 가공은 주저 없이 확실한 이송 압력(Feed)을 가해야 합니다.
6. 자주 묻는 질문 (FAQ)
Q1. 하이스(HSS) 드릴과 초경(Carbide) 드릴의 차이는 무엇인가요?
하이스 드릴은 인성(Toughness)이 좋아 진동이나 흔들림이 있는 범용 드릴링 머신에 적합하지만 절삭속도가 낮습니다. 반면 초경 드릴은 경도가 극도로 높아 하이스 대비 3~5배 높은 RPM으로 가공할 수 있으나, 신축성이 없어 흔들리는 비정밀 장비에서는 팁이 깨질 수 있습니다.
Q2. 드릴 가공 중 끼익하는 소음과 함께 연기가 나면 어떻게 하나요?
드릴 마진 및 릴리프 각 면이 마모되어 모재와 마찰열을 발생시키고 있는 신호입니다. 즉시 작업을 중단하고 드릴 날을 재연마(Gaining)하거나 새 공구로 교체해야 합니다.
Q3. 관통 구멍 배출 직전 드릴이 턱 걸리며 멈추는 이유는?
구멍 관통 직전에는 부하 저항이 감소하면서 이송 압력에 의해 공구가 한순간 과도하게 씹혀들어가기 때문입니다. 관통 1~2mm 직전에는 이송속도(Feed)를 50% 줄여 감속 조작을 해야 공구 파손을 예방할 수 있습니다.
Q4. 알루미늄 가공 시 용착(치핑)을 막으려면 어떻게 하나요?
알루미늄은 점성이 높아 칩이 드릴 홈에 들러붙는 용착이 잦습니다. 이를 막으려면 절삭각이 날카로운 알루미늄 전용 연마 드릴을 사용하고 등유 기반 전용 윤활유나 수용성 절삭유를 충분히 주입해야 합니다.
