- 등변앵글 L형강 규격표는 변 길이(A=B)와 두께(t)로 호칭하며, 단위중량(kg/m)과 6m 단본 무게로 물량을 계산합니다.
- 시중 유통은 20×20부터 200×200까지이며, 하지·가새의 중심은 50x50x6·75x75x6·100x100x7입니다.
- 볼트 구멍은 변 끝과 루트 필릿에서 연단거리를 확보해야 하며, 호칭이 같아도 부등변앵글과 섞어 쓸 수 없습니다.
1. 들어가는 말: 철골 보강에서 등변앵글 호칭을 먼저 맞추는 이유
등변앵글 L형강 규격표를 볼 때 가장 흔한 실수는 변 길이만 보고 두께를 빼먹는 것입니다. 50×50이라고 불러도 4t, 5t, 6t의 단위중량과 구멍 여유가 다릅니다.

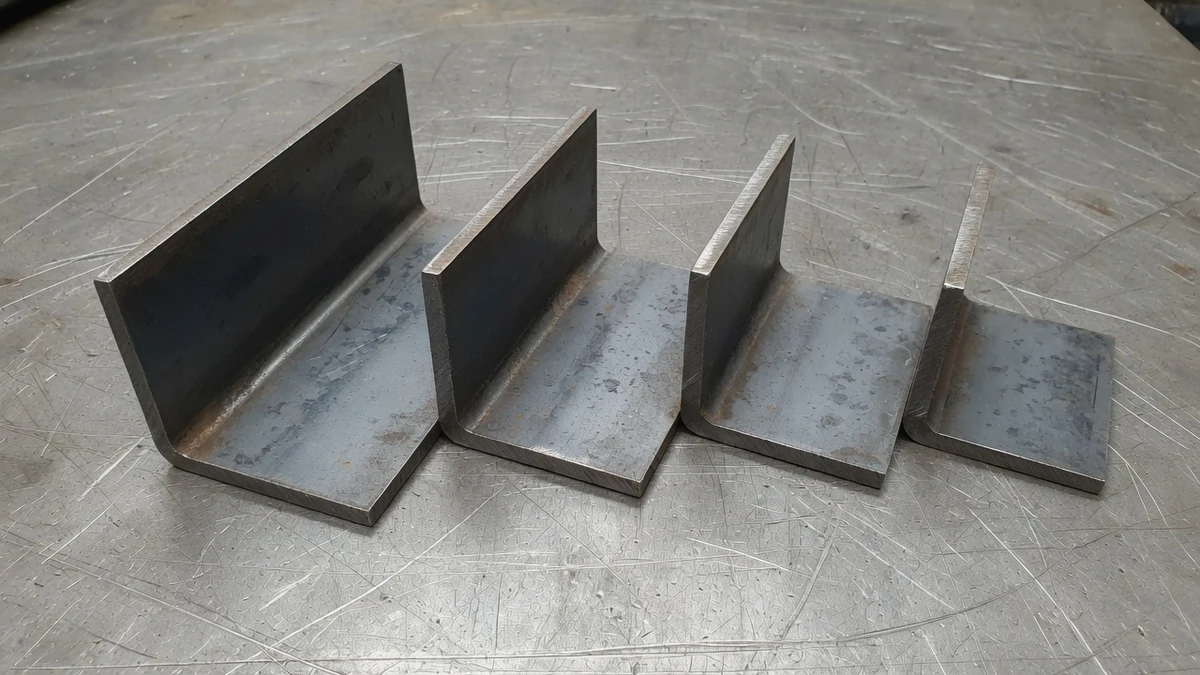

등변앵글(Equal Angle, ㄱ형강)은 두 변 길이가 같은 열간 압연 형강입니다. 트러스 사재, 기둥 가새, 하지 코너, 기계 베이스 리브에 씁니다. 지붕·벽체 주재는 C형강 규격표와 KS 각파이프 규격표를 보고, 비대칭 접합은 부등변앵글 규격표를 보세요. 단면 표준은 KS D 3502입니다.
팁: 주문 시 변x변x두께 + 길이(보통 6m)를 같이 적으세요. 50 앵글만 적으면 4t와 6t가 섞입니다.
2. 등변앵글 규격표: 20~50
단위중량은 필릿을 포함한 표준 단중입니다. 굵은 행은 현장 다빈도입니다.
| 호칭 (A x A x t mm) | 단면적 (cm²) | 단위중량 (kg/m) | 6m 1본 (kg) | 주요 용도 |
|---|---|---|---|---|
| 20 x 20 x 3 | 1.12 | 0.88 | 5.3 | 경량 커버 |
| 25 x 25 x 3 | 1.43 | 1.12 | 6.7 | 소형 브래킷 |
| 25 x 25 x 4 | 1.86 | 1.46 | 8.8 | 소형 리브 |
| 30 x 30 x 3 | 1.74 | 1.36 | 8.2 | 선반 보강 |
| 30 x 30 x 5 | 2.78 | 2.18 | 13.1 | 소형 가새 |
| 40 x 40 x 3 | 2.34 | 1.83 | 11.0 | 인테리어 프레임 |
| 40 x 40 x 5 | 3.79 | 2.97 | 17.8 | 기계 리브 |
| 45 x 45 x 5 | 4.30 | 3.38 | 20.3 | 코너 보강 |
| 50 x 50 x 4 | 3.89 | 3.06 | 18.4 | 경량 하지 코너 |
| 50 x 50 x 6 | 5.64 | 4.43 | 26.6 | 표준 가새·코너 |
| 50 x 50 x 9 | 8.22 | 6.45 | 38.7 | 중하중 코너 |
검산: 단중 ≈ 0.00785 x t x (2A − t). 50x50x6이면 약 4.43 kg/m입니다.
3. 등변앵글 규격표: 60~100
| 호칭 (A x A x t mm) | 단면적 (cm²) | 단위중량 (kg/m) | 6m 1본 (kg) | 주요 용도 |
|---|---|---|---|---|
| 60 x 60 x 6 | 6.91 | 5.42 | 32.5 | 중형 코너 |
| 65 x 65 x 6 | 7.53 | 5.91 | 35.5 | 중형 트러스 사재 |
| 65 x 65 x 8 | 9.87 | 7.75 | 46.5 | 중하중 사재 |
| 70 x 70 x 6 | 8.13 | 6.38 | 38.3 | 난간·가새 |
| 75 x 75 x 6 | 8.73 | 6.85 | 41.1 | 기둥 가새, 난간 포스트 |
| 75 x 75 x 9 | 12.8 | 10.1 | 60.6 | 중하중 가새 |
| 80 x 80 x 6 | 9.30 | 7.30 | 43.8 | 중형 철골 |
| 80 x 80 x 8 | 12.3 | 9.63 | 57.8 | 중하중 |
| 90 x 90 x 6 | 10.6 | 8.28 | 49.7 | 중형 보강 |
| 90 x 90 x 10 | 17.0 | 13.3 | 79.8 | 중하중 접합 |
| 100 x 100 x 7 | 13.6 | 10.7 | 64.2 | 대형 가새, 베이스 |
| 100 x 100 x 8 | 15.5 | 12.1 | 72.6 | 같은 100, 두꺼운 시리즈 |
| 100 x 100 x 10 | 19.2 | 15.0 | 90.0 | 중하중 철골 접합 |
| 100 x 100 x 13 | 24.5 | 19.2 | 115 | 대형 접합 |
4. 등변앵글 규격표: 120~200
| 호칭 (A x A x t mm) | 단면적 (cm²) | 단위중량 (kg/m) | 6m 1본 (kg) | 주요 용도 |
|---|---|---|---|---|
| 120 x 120 x 8 | 18.7 | 14.7 | 88.2 | 대형 트러스 |
| 120 x 120 x 10 | 23.2 | 18.2 | 109 | 대형 가새 |
| 130 x 130 x 9 | 22.7 | 17.9 | 107 | 대형 트러스 |
| 130 x 130 x 12 | 30.1 | 23.6 | 142 | 중하중 |
| 150 x 150 x 10 | 29.0 | 22.8 | 137 | 주 구조 보강 |
| 150 x 150 x 12 | 34.8 | 27.3 | 164 | 주 구조 보강 |
| 150 x 150 x 15 | 43.0 | 33.8 | 203 | 기초 앵글 |
| 150 x 150 x 19 | 53.8 | 42.2 | 253 | 초대형 접합 |
| 200 x 200 x 15 | 57.7 | 45.3 | 272 | 초대형 가새 |
| 200 x 200 x 20 | 75.8 | 59.5 | 357 | 초대형 기초 |
재질은 SS400(SS275)이 기본입니다. 흑피와 용융아연을 구분해서 발주하세요. 정척은 6m입니다.
5. 볼트 구멍·역할 나누기
| 앵글 변 (mm) | 추천 볼트 | 구멍 (mm) | 변 끝 연단거리 | 루트에서 |
|---|---|---|---|---|
| 40 | M8~M10 | 11~13 | 18 mm 이상 | 필릿 바깥 |
| 50 | M10~M12 | 13~14.5 | 22 mm 이상 | 필릿 바깥 |
| 65 | M12 | 14~14.5 | 25 mm 이상 | 필릿 바깥 |
| 75 | M12~M16 | 14.5~18 | 28 mm 이상 | 필릿 바깥 |
| 100 | M16 | 18 | 32 mm 이상 | 필릿 바깥 |
| 130 이상 | M16~M20 | 18~22 | 36 mm 이상 | 필릿 바깥 |
- 등변: 대칭 코너, 가새. 50×50, 75×75, 100×100.
- 부등변: 플랜지 폭에 짧은 변을 맞출 때. 부등변앵글 규격표를 보세요.
- C형강: 판넬 중도리. 앵글로 중도리를 대신하지 마세요.
- 각관: 기둥. 앵글은 비틀림에 약합니다.
절단·용접·도금:
- 절단: 버를 제거해야 볼트 면이 들뜨지 않습니다. 대형 물량은 밴드쏘가 직각이 잘 나옵니다.
- 용접: SS400은 일반 연강 용접. 3t~4t는 전류를 낮추세요.
- 아연 앵글: 용접부는 도금이 타므로 아연 스프레이로 보수합니다. 실외 가새는 볼트 접합이 유지보수에 유리합니다.
- 도장: 흑피 스케일을 제거한 뒤 방청합니다. 스케일 위에 바로 칠하면 도막이 떨어집니다.
팁: 50x50x6 가새의 기본은 M12 + 14mm 구멍입니다. 13mm 스패너는 M8용입니다.
6. 자주 묻는 질문 (FAQ)
Q1. 등변앵글 L형강 규격표에서 50 앵글은 두께를 몇으로 고르면 되나요?
하지 코너·가새는 50x50x6이 재고와 강성의 균형이 좋습니다. 4t는 구멍 주변이 약하고, 6t와 단중이 약 1.4 kg/m 차이 납니다.
Q2. 등변앵글과 부등변앵글을 같은 볼트 피치로 체결해도 되나요?
안 됩니다. 변 길이가 다르면 구멍 중심과 맞댐 면이 어긋납니다.
Q3. 등변앵글 1본 길이는 몇 미터인가요?
유통 정척은 6m입니다. 9m·12m는 주문 생산입니다. H빔 10m와 섞어 계산하지 마세요.
Q4. 아연 각관 하지에 흑피 앵글을 용접해도 되나요?
가능하지만 용접부 아연이 타고, 흑피 앵글이 먼저 녹습니다. 실외는 아연 앵글 + 볼트, 또는 용접 후 아연 스프레이가 안전합니다.
