– 플랜지 가스켓 규격은 플랜지 등급(10K/20K/150LB)과 호칭(A)에 맞는 내경·외경·두께로 발주합니다. 플랜지 PCD 안에 들어가는 외경이어야 합니다.

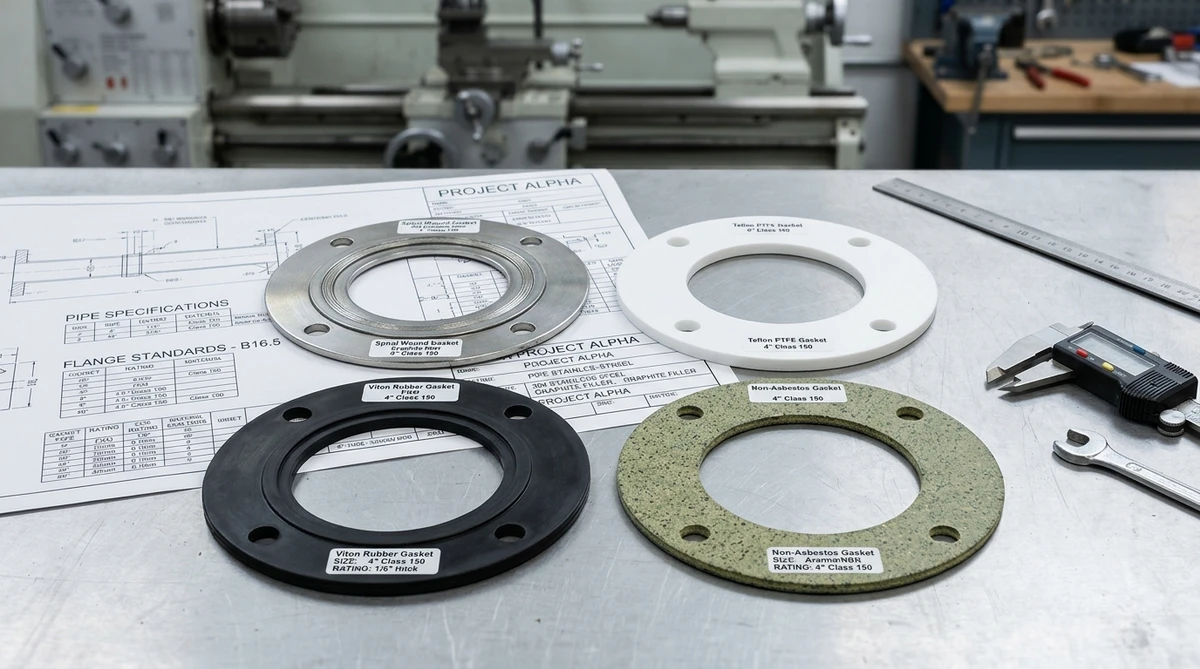

– 용수·저온은 비아스베스토스, 약품은 PTFE, 증기·고온은 스파이럴 와운드, 오일은 FKM(비톤)입니다.
– 압축 후 두께가 면간에 더해집니다. 플랜지 치수는 배관 플랜지 규격표를 같이 보세요.
1. 들어가는 말: 고무판을 대충 오려 넣으면 안 되는 이유
플랜지 가스켓 규격에서 흔한 실수는 10K 50A 플랜지에 아무 고무나 구멍만 맞춰 넣는 것입니다. 외경이 PCD를 넘으면 볼트가 안 들어가고, 내경이 관 안지름보다 작으면 유체를 막습니다.
가스켓은 KS B 1518 / JIS B 2404 계열 치수와 재질 선정이 한 세트입니다. 발주에는 등급 + 호칭 + 재질 + 두께(1.5t/3.0t) + RF/FF를 적으세요.
팁: RF 플랜지에는 RF용(중심 돌출면 크기) 가스켓, FF에는 전면형을 씁니다. RF 가스켓을 FF 주철 밸브에 넣으면 모서리가 깨집니다.
2. KS/JIS 10K RF 가스켓 내경·외경 (15A~150A)
치수는 mm, 판형 비아스베스토스·PTFE 기준 참고값입니다.
| 호칭 | 내경 (mm) | 외경 (mm) | 추천 두께 (mm) |
|---|---|---|---|
| 15A | 22 | 51 | 1.5 |
| 20A | 28 | 61 | 1.5 |
| 25A | 35 | 71 | 1.5 |
| 32A | 44 | 81 | 1.5 |
| 40A | 50 | 86 | 1.5 |
| 50A | 62 | 101 | 1.5 / 3.0 |
| 65A | 78 | 121 | 1.5 / 3.0 |
| 80A | 91 | 131 | 1.5 / 3.0 |
| 100A | 116 | 156 | 3.0 |
| 125A | 142 | 186 | 3.0 |
| 150A | 167 | 216 | 3.0 |
굵은 행은 다빈도입니다. 내경은 파이프 안지름보다 조금 크게, 외경은 볼트 구멍 안쪽에 둡니다.
3. KS 10K 200A~400A 및 20K·ANSI 150
| 호칭 | 10K 내경 | 10K 외경 | 비고 |
|---|---|---|---|
| 200A | 218 | 267 | 구멍 12개 플랜지 |
| 250A | 270 | 328 | M22 원 |
| 300A | 322 | 378 | 구멍 16 |
| 350A | 360 | 421 | |
| 400A | 411 | 486 |
20K는 같은 호칭에서 외경이 더 큽니다. 10K 가스켓을 20K에 넣으면 볼트 원 안에서 너무 작거나, 반대로 grooved 좌가 안 맞습니다. 등급을 플랜지와 같게 하세요.
ANSI 150 링 가스켓(대략 mm):
| NPS | 내경 | 외경 |
|---|---|---|
| 1/2″ | 22 | 48 |
| 1″ | 34 | 67 |
| 2″ | 62 | 105 |
| 3″ | 91 | 137 |
| 4″ | 117 | 175 |
| 6″ | 168 | 222 |
| 8″ | 219 | 279 |
KS 10K와 숫자를 섞지 마세요. 50A만 비슷해 보입니다.
4. 재질·온도·유체
| 재질 | 온도 (대략) | 유체 | 두께 | 비고 |
|---|---|---|---|---|
| 비아스베스토스 (NA) | −50~150℃ (등급에 따라 260℃) | 용수, 공기, 저압 증기 | 1.5 / 3.0 | 시중 기본. 석면 아님 |
| PTFE / 테프론 | −100~200℃ | 산·알칼리·약품 | 1.5 / 3.0 | 콜드 플로. 과체결 주의 |
| FKM (비톤) | −20~200℃ | 오일, 일부 약품 | 2.0 / 3.0 | 증기·아민 계열은 확인 |
| EPDM | −40~150℃ | 온수, 스팀 일부 | 2.0 / 3.0 | 광유에 약함 |
| NBR | −30~100℃ | 오일, 공기 | 2.0 / 3.0 | 오존·스팀 약함 |
| 스파이럴 와운드 | 고온 증기·오일 | 20K / 300LB | 4.5 → 압축 3.2 전후 | 내외링 지정 |
압축 후 두께가 플랜지 면간에 더해집니다. 판형 3.0t는 조이면 약 2.0~2.4 mm, 스파이럴은 메이커 압축 두께를 쓰세요. 밸브 면간(Face to Face)은 밸브 기종 표이고, 가스켓 두께와 별개입니다.
오링으로 플랜지를 막지 마세요. 정지 면 밀봉은 가스켓, 회전축은 오일씰 규격표입니다.
5. 선정·체결 수칙
- RF에는 RF 가스켓, FF 주철에는 전면형.
- 볼트는 대각선 30% → 70% → 100%. 토크는 볼트 체결 토크표와 플랜지 시방서.
- 재사용 가스켓은 눌린 자리가 남아 셉니다. 분해한 라인은 신품.
- 스파이럴은 내링·외링·필러(흑연/PTFE)를 적으세요. 맨 와운드만 넣으면 좌에서 미끄러집니다.
스파이럴 와운드 압축:
| 호칭 두께 | 제작 두께 (mm) | 권장 압축 후 (mm) |
|---|---|---|
| 표준 | 4.5 | 3.2 전후 |
| 저응력 | 3.2 | 2.4 전후 |
내링은 유체가 와운드를 찢지 않게, 외링은 좌 중심에 맞춥니다. 흑연 필러는 증기, PTFE 필러는 약품입니다. 둘을 한 사양에 섞어 적지 마세요.
판형 1.5t는 소경·매끈한 RF, 3.0t는 조금 거친 좌·대형에 여유가 있습니다. 1.5t를 200A에 넣으면 좌 요철을 못 메웁니다.
발주 한 줄 예: 10K 50A RF 비아스베스토스 3.0t. 20K·ANSI를 빼먹지 마세요.
6. 자주 묻는 질문 (FAQ)
Q1. 10K 50A 가스켓 외경은 얼마인가요?
RF 판형 참고값은 외경 101 mm, 내경 62 mm입니다. 3.0t가 재고가 많습니다.
Q2. 테프론을 세게 조이면 좋아지나요?
오히려 콜드 플로로 빠져 셉니다. PTFE는 토크를 과하게 주지 마세요.
Q3. 비아스베스토스와 석면 가스켓은 같나요?
아닙니다. 석면은 사용이 제한됩니다. NA(비아스베스토스)로 지정하세요.
Q4. 가스켓 두께가 밸브 면간에 들어가나요?
밸브 면간은 밸브 몸통 치수입니다. 가스켓은 플랜지 두 장 사이에 추가됩니다. 배관 스풀 길이 계산 때 압축 후 두께를 더하세요.
