샤클(shackle)의 규격과 스펙에 대해 자세히 알아보겠습니다.
샤클은 리프팅 작업에서 필수적인 연결 부품으로, 다양한 산업에서 사용됩니다. 샤클의 종류, 재질, 규격, 안전 기준, 그리고 선택 시 고려해야 할 요소들을 알기 쉽게 정리해 드릴게요!
1. 샤클 이란 무엇인가요?
샤클은 U자형 금속 부품으로, 핀(pin)을 통해 개구부를 고정하여 로프, 체인, 슬링 등을 연결하는 데 사용됩니다.
주로 건설, 해양, 광업, 엔터테인먼트 산업 등에서 무거운 하중을 안전하게 들어 올리거나 고정하는 데 필수적입니다.
샤클의 기본 구조는 다음과 같습니다:
- 바디(Body) : U자형 또는 D자형 본체로, 하중을 지탱합니다.
- 핀(Pin) : 바디의 양쪽 귀(ears)를 관통해 연결을 고정하는 부품.
- 보우(Bow) : 바디의 곡선 부분으로, 보우 샤클의 경우 더 넓은 곡률을 가짐.
- 귀(Ears) : 핀이 삽입되는 바디의 양쪽 끝부분.
2. 샤클 주요 종류
샤클은 형태와 핀의 고정 방식에 따라 여러 가지로 나뉩니다. 아래는 가장 일반적인 샤클 유형들입니다:
2.1. 형태에 따른 분류

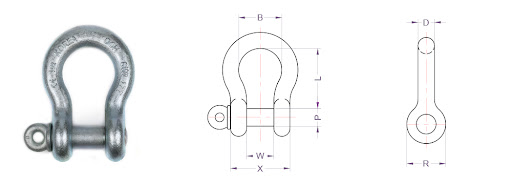

- 보우 샤클(Bow Shackle):
U자형 또는 오메가(Ω) 형태로, 곡선이 넓어 여러 슬링을 연결하거나 다방향 하중을 처리하는 데 적합합니다. 해양 및 리프팅 작업에서 많이 사용됩니다.

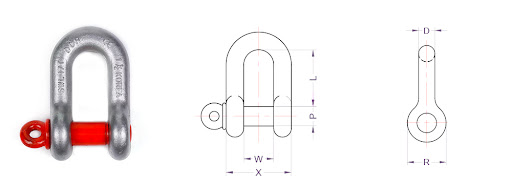

- D-샤클(Chain Shackle):
D자형으로, 직선 하중(in-line tension)에 최적화되어 있습니다. 체인 연결에 주로 사용되며, 보우 샤클보다 슬림한 디자인을 가집니다.

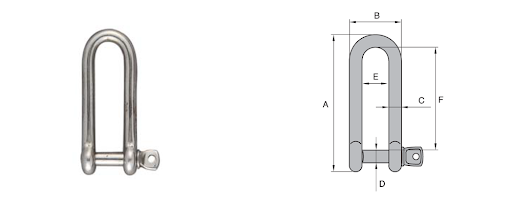

- 롱 샤클(Long Shackle):
바디가 길어 연결 지점 간 거리가 멀거나 복잡한 리깅 작업에 유용합니다. 건설 및 대형 구조물 조립에 자주 쓰입니다.

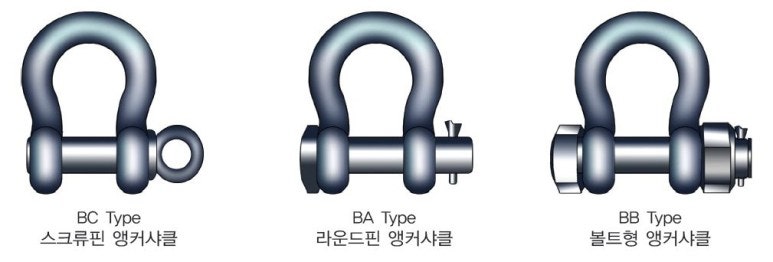

2.2. 핀 타입에 따른 분류
- 스크류 핀(Screw Pin):
나사형 핀으로, 빈번한 연결/해체가 필요한 작업에 적합합니다. 단, 하중이 회전하거나 움직이는 경우 핀이 풀릴 위험이 있으므로 주의가 필요합니다. - 볼트 타입(Bolt Type):
볼트, 너트, 코터 핀으로 고정되어 회전 하중에도 안전합니다. 장기 설치나 무거운 하중에 적합합니다. - 라운드 핀(Round Pin):
코터 핀으로 고정되지만, 오버헤드 리프팅에는 권장되지 않습니다.
3. 샤클 주요 규격 및 스펙
샤클을 선택할 때 반드시 확인해야 할 규격과 스펙은 다음과 같습니다:
3.1. 크기 및 치수
샤클 크기는 바디 직경(bow diameter)을 기준으로 측정됩니다. 핀 직경은 일반적으로 바디 직경보다 큽니다.
일반적인 샤클 크기는 3/8인치, 1/2인치, 5/8인치, 3/4인치, 7/8인치, 1인치 등이며, 무게는 ±5% 오차 내에서 표준화됩니다.
주요 치수:
- 스롯 오프닝(Throat Opening) : 샤클의 입구 크기로, 슬링이나 후크와의 호환성을 결정합니다. 일반적으로 0.38인치에서 8.5인치까지 다양합니다.
- 내부 길이(Shackle Length, C) : 샤클 내부의 유효 길이로, 연결 구조물의 크기에 맞아야 합니다.
- 귀 폭(Ear Width, F) : 연결 홀에 삽입될 수 있도록 홀 크기보다 작아야 합니다.
3.2. 재질
샤클의 재질은 사용 환경과 하중 요구사항에 따라 달라집니다:
- 탄소강(Carbon Steel) : 일반적인 용도에 적합하며, 비용 효율적입니다.
- 합금강(Alloy Steel) : 더 높은 강도와 내구성을 제공하며, 극한 조건에서 사용됩니다. 무게 대비 더 높은 작업 하중 한계(WLL)를 가집니다.
- 스테인리스강(Stainless Steel) : 부식에 강해 해양, 화학 환경에서 이상적입니다. 단, 강도는 탄소강이나 합금강보다 낮을 수 있습니다.
- 고강도 강철(High-Strength Steel) : 특수 리프팅 작업에 사용됩니다.
3.3. 작업 하중 한계(WLL)
WLL(Working Load Limit)은 샤클이 안전하게 지탱할 수 있는 최대 하중을 나타냅니다.
샤클의 WLL은 보통 바디에 각인되어 있으며, 0.5톤에서 2,000톤까지 다양합니다.
안전 계수(Safety Factor)는 일반적으로 4:1, 6:1, 또는 8:1로 설정되며, 이는 최소 파괴 하중(MBL)이 WLL의 4~8배임을 의미합니다.
3.4. 코팅 및 표면 처리
- 용융 아연 도금(Hot-Dip Galvanizing) : 부식 방지를 위해 가장 일반적입니다.
- 전기 아연 도금(Electrogalvanizing) : 얇은 코팅으로 비용 효율적이나 내구성이 낮습니다.
- 블랙 옥사이드(Black Oxide) : 동적 리깅에 적합하며 내구성이 뛰어납니다.
- 파우더 코팅(Powder Coated) : 미관과 내구성을 동시에 제공합니다.
3.5. 표준 및 인증
샤클은 국제 표준을 준수해야 안전성이 보장됩니다:
- ASME B30.26: 리프팅 하드웨어의 설계, 테스트, 내구성 요구사항을 정의합니다.
- EN 13889: 유럽 표준으로, 샤클의 성능 요건을 명시합니다.
- US Fed. Spec. RR-C-271: 미국 연방 규격으로, 샤클의 등급과 클래스를 정의합니다.
- ISO 2415-2004: 샤클의 테스트 및 기술 요구사항을 규정합니다.
- DNV GL: 해양 및 오프쇼어 작업에서 요구되는 인증.
4. 샤클 선택 시 고려사항
샤클을 선택할 때는 다음과 같은 요소를 고려해야 합니다:
- 사용 환경:
- 해양 환경이라면 스테인리스강 또는 용융 아연 도금 샤클을 선택하세요.
- 극한 온도(204°C 이상 또는 -40°C 이하)에서는 제조사와 상의하세요.
- 하중 요구사항:
- 예상 하중보다 높은 WLL을 가진 샤클을 선택하세요.
- 다방향 하중이 예상되면 보우 샤클을, 직선 하중에는 D-샤클을 권장합니다.
- 안전 계수:
- 최소 6:1 안전 계수를 권장하며, 고위험 작업에서는 8:1을 고려하세요.
- 검사 및 유지보수:
- 샤클은 정기적으로 마모, 변형, 균열 여부를 점검해야 합니다. 바디 직경의 10% 이상 마모되거나 핀이 변형된 경우 교체하세요.
- 스크류 핀이 느슨해지지 않도록 하중 이동 시 주의하세요.
- 제조 방식:
- 단조(Forged) 샤클은 강도와 균일성이 뛰어나 리프팅에 적합합니다.
- 주조(Cast) 샤클은 내부 기포로 인해 강도가 낮아 리프팅에는 부적합합니다.
5. 샤클 안전 사용 팁
- 과부하나 각도 하중 피하기: 샤클이 비스듬히 당겨지면 다리가 벌어질 수 있습니다. 하중 중심을 샤클 중심선에 맞추세요.
- 정품 핀 사용: 샤클 핀을 볼트나 다른 핀으로 대체하지 마세요. 하중이 볼트를 구부릴 수 있습니다.
- 정기 검사: 샤클의 눈(eye)이나 핀 홀이 늘어나거나 마모된 경우 즉시 교체하세요.
- 제조사 지침 준수: WLL과 사용 조건을 항상 확인하세요.
샤클은 작지만 리프팅과 리깅 작업에서 없어서는 안 될 핵심 부품입니다.
올바른 샤클을 선택하려면 크기, 재질, WLL, 안전 계수, 그리고 사용 환경을 꼼꼼히 고려해야 합니다.
또한, 국제 표준을 준수하는 제품과 신뢰할 수 있는 제조사(예: Crosby, Green Pin, Juli Sling)를 선택하는 것이 중요합니다.
