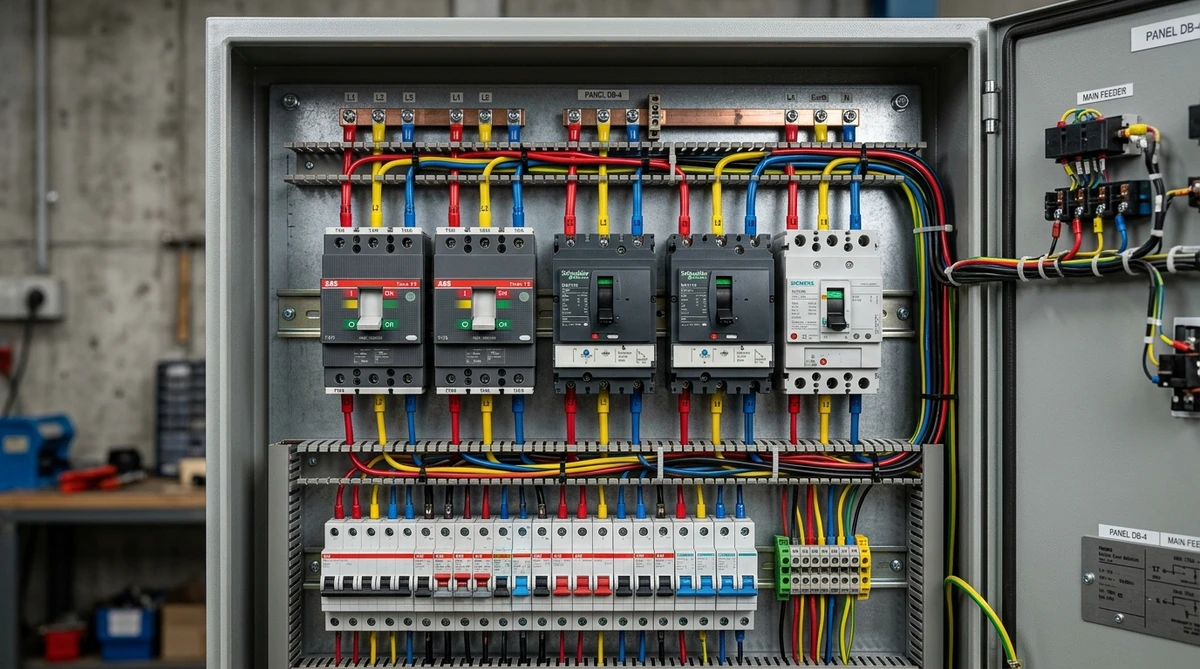

전기 회로에서 과부하나 단락 등 이상 상태가 발생했을 때 회로를 차단하여 장비와 인명을 보호하는 차단기. 여기서는 MCCB, ELCB, RCCB, CP에 대해 알아보겠습니다.
1. MCCB (Molded Case Circuit Breaker)
MCCB는 산업 및 상업용으로 주로 사용되는 배선용 차단기입니다. 높은 전류 용량을 처리할 수 있으며, 주요 기능은 다음과 같습니다:
- 과부하 및 단락 보호: 과부하와 단락 시 회로를 차단합니다. 솔레노이드와 바이메탈을 사용하여 보호합니다.
- 조정 가능한 트립 특성: 전류 설정값과 시간 설정값을 조정할 수 있어 다양한 상황에 대응할 수 있습니다.
- 원격 제어 가능: 원격으로 작동할 수 있습니다.
MCCB는 최대 1600A의 전류와 150kA의 단락 전류를 처리할 수 있으며, 주로 산업용 기계 및 중장비에 사용됩니다.
2. ELCB (Earth Leakage Circuit Breaker)
ELCB는 누전 차단기로, 누전으로 인한 전기 사고를 방지하기 위해 사용됩니다. 주요 기능은 다음과 같습니다:
- 누전 감지: 누전이 발생하면 회로를 차단하여 전기 충격을 방지합니다.
- 과부하 및 단락 보호: 일부 ELCB는 과부하와 단락 시에도 회로를 차단합니다.
ELCB는 2극, 3극, 4극 등 다양한 형태로 제공되며, 주로 가정 및 상업용 전기 시스템에서 사용됩니다.
3. RCCB (Residual Current Circuit Breaker)
RCCB는 ELCB의 한 종류로, 누전이 발생할 때 이를 감지하여 회로를 차단합니다. 주요 기능은 다음과 같습니다:
- 누전 감지: 위상과 중성선 사이의 전류 불균형을 감지하여 누전 발생 시 회로를 차단합니다.
- 인명 보호: 전기 충격으로부터 사람을 보호합니다.
RCCB는 주로 주거용 및 상업용 건물에서 사용되며, 누전으로 인한 사고를 예방합니다.
4. CP (Circuit Protector)
CP는 회로 보호용 차단기로, 작은 전류 소자를 보호하는 데 사용됩니다. 주요 기능은 다음과 같습니다:
- 과전류 보호: 과전류가 흐를 때 회로를 차단하여 기기를 보호합니다.
CP는 주로 소형 전자 기기나 민감한 전기 부품을 보호하기 위해 사용됩니다.
차단기 선택 시 고려사항
- 용도 및 필요성: 가정용, 상업용, 산업용 등 용도에 따라 차단기의 종류를 선택해야 합니다.
- 전류 용량: 처리해야 하는 전류 용량에 따라 적절한 차단기를 선택해야 합니다.
- 기능: 과부하 보호, 단락 보호, 누전 보호 등의 기능을 고려하여 선택해야 합니다.
이 정보를 바탕으로 각 차단기의 특성과 용도를 이해하고, 필요에 맞게 적절한 차단기를 선택하시기 바랍니다. 더 자세한 내용은 관련 문서를 참조하세요.
