- 부등변앵글 규격표는 긴 변(A) x 짧은 변(B) x 두께(t)로 호칭하며, 등변앵글과 겉이 비슷해도 단중과 구멍 위치가 다릅니다.
- 시중 유통은 75×50부터 200×150까지이며, 표준 재고는 100x75x7, 125x75x10, 150x90x9입니다.
- 구멍은 긴 변과 짧은 변의 연단거리를 따로 잡고, 등변 100×100 피치를 그대로 쓰지 마세요.
1. 들어가는 말: 등변과 부등변을 같은 앵글로 부르면 안 되는 이유
부등변앵글 규격표를 볼 때 가장 흔한 실수는 100 앵글이라고만 말해 발주하는 것입니다. 등변 100×100과 부등변 100×75는 긴 변만 같고, 짧은 변·단중·볼트 구멍이 전부 다릅니다.

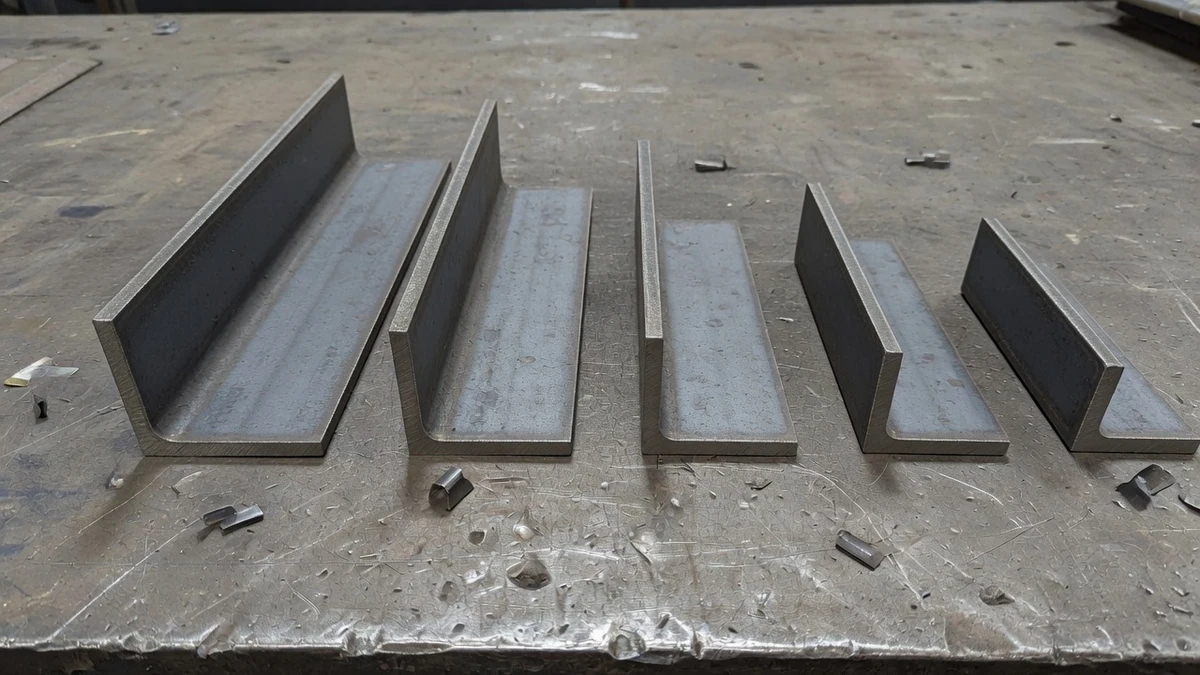

부등변앵글은 두 변 길이가 다른 열간 압연 ㄱ형강입니다. H빔 플랜지에 붙는 가새, 보 하부 보강, 비대칭 브래킷에 씁니다. 등변은 등변앵글 L형강 규격표를, 기둥은 H형강 규격표를 보세요. 단면 표준은 KS D 3502입니다.
호칭은 긴변 x 짧은변 x 두께입니다. 75×100으로 뒤집으면 도면 구멍 면이 바뀝니다.
팁: 발주서에 A x B x t와 길이(보통 6m)를 적으세요. 부등변 100만 적으면 등변 100×100이 들어옵니다.
2. 부등변앵글 규격표: 75~125
굵은 행은 현장 다빈도입니다. 6m 무게는 단중 x 6입니다.
| 호칭 (A x B x t mm) | 단면적 (cm²) | 단위중량 (kg/m) | 6m 1본 (kg) | 주요 용도 |
|---|---|---|---|---|
| 65 x 50 x 6 | 6.56 | 5.15 | 30.9 | 소형 브래킷 |
| 75 x 50 x 6 | 7.20 | 5.65 | 33.9 | 경량 가새 |
| 75 x 50 x 8 | 9.41 | 7.39 | 44.3 | 같은 호칭 두꺼운 시리즈 |
| 90 x 60 x 6 | 8.73 | 6.85 | 41.1 | 소형 보 하부 |
| 90 x 75 x 7 | 11.1 | 8.74 | 52.4 | 중형 브래킷 |
| 100 x 75 x 7 | 11.9 | 9.32 | 55.9 | 표준 가새, H200 플랜지 |
| 100 x 75 x 10 | 16.6 | 13.0 | 78.0 | 같은 호칭 10t |
| 100 x 65 x 7 | 11.1 | 8.70 | 52.2 | 짧은 변이 더 좁을 때 |
| 125 x 75 x 7 | 13.6 | 10.7 | 64.2 | 중형 가새 |
| 125 x 75 x 10 | 19.1 | 15.0 | 90.0 | 중하중 가새 |
| 125 x 90 x 10 | 20.6 | 16.2 | 97.2 | 중형 플랜지 보강 |
검산: 0.00785 x t x (A + B − t) ≈ kg/m. 발주·정산은 위 표준 단중을 쓰세요.
팁: 100x75x7(9.32 kg/m)과 등변 100x100x7(10.7 kg/m)은 6m에서 약 8kg 차이입니다.
3. 부등변앵글 규격표: 150~200
| 호칭 (A x B x t mm) | 단면적 (cm²) | 단위중량 (kg/m) | 6m 1본 (kg) | 주요 용도 |
|---|---|---|---|---|
| 150 x 75 x 9 | 19.4 | 15.2 | 91.2 | H300 짧은 플랜지 |
| 150 x 90 x 9 | 20.9 | 16.4 | 98.4 | H300 계열 플랜지 보강 |
| 150 x 90 x 12 | 27.4 | 21.5 | 129 | 중대형 접합 |
| 150 x 100 x 10 | 24.1 | 18.9 | 113 | 보 하부 앵글 |
| 150 x 100 x 12 | 28.7 | 22.5 | 135 | 중하중 보 하부 |
| 200 x 100 x 10 | 29.0 | 22.8 | 137 | 대형 가새 |
| 200 x 100 x 12 | 34.5 | 27.1 | 163 | 대형 가새 두꺼운 시리즈 |
| 200 x 150 x 12 | 40.5 | 31.8 | 191 | 대형 비대칭 접합 |
| 200 x 150 x 15 | 50.1 | 39.3 | 236 | 초대형 접합 |
재질은 SS400이 기본입니다. 정척은 6m입니다. H빔처럼 10m로 계산하지 마세요.
4. 구멍 위치: 긴 변과 짧은 변을 따로
등변은 양쪽 연단거리가 같습니다. 부등변은 짧은 변에 등변 피치를 그대로 쓰면 구멍이 루트에 붙거나 밖으로 나갑니다.
| 호칭 | 긴 변 볼트 | 긴 변 구멍 / 연단 | 짧은 변 볼트 | 짧은 변 구멍 / 연단 |
|---|---|---|---|---|
| 75 x 50 x 6 | M12 | 14 / 25 mm | M10 | 13 / 20 mm |
| 90 x 60 x 6 | M12 | 14 / 28 mm | M12 | 14 / 22 mm |
| 100 x 75 x 7 | M16 | 18 / 32 mm | M12 | 14 / 25 mm |
| 125 x 75 x 10 | M16 | 18 / 36 mm | M12 | 14 / 25 mm |
| 150 x 90 x 9 | M16 | 18 / 40 mm | M16 | 18 / 30 mm |
| 150 x 100 x 10 | M20 | 22 / 42 mm | M16 | 18 / 32 mm |
| 200 x 100 x 10 | M20 | 22 / 45 mm | M16 | 18 / 32 mm |
| 200 x 150 x 12 | M20 | 22 / 50 mm | M16 | 18 / 40 mm |
긴 변을 가새 면에, 짧은 변을 H빔 플랜지 폭에 대는 것이 조립이 쉽습니다. 100×75의 75mm 변에 M16(구멍 18, 연단 32)을 넣으면 살이 부족합니다.
팁: 도면에 어느 변이 긴 변인지 표시하세요. 재단 후 좌우를 뒤집으면 구멍이 어긋납니다.
5. 등변과의 역할·시공 수칙
- 등변: 코너가 대칭일 때. 50×50, 75×75, 100×100.
- 부등변: 한쪽 면만 넓거나, 플랜지 폭에 짧은 변을 맞출 때. 100×75, 150×90.
- 섞어 쓰기: 같은 M16이라도 면 길이가 달라 맞댐이 안 됩니다.
- 절단: 긴 변을 기준으로 직각을 냅니다.
- 용접: 얇은 6t~7t는 전류를 낮추세요. 실외는 아연 스프레이 보수.
등변과 단중 대조(같은 긴 변 기준):
| 부등변 | 단중 (kg/m) | 비슷한 등변 | 등변 단중 (kg/m) |
|---|---|---|---|
| 75x50x6 | 5.65 | 75x75x6 | 6.85 |
| 100x75x7 | 9.32 | 100x100x7 | 10.7 |
| 150x90x9 | 16.4 | 150x150x12 | 27.3 |
| 200x100x10 | 22.8 | 200x200x15 | 45.3 |
긴 변만 같다고 등변 물량으로 견적하면 단중이 모자랍니다. H200 광폭 플랜지(약 200mm)에 짧은 변 75를 붙이면 가장자리가 남고, H200 세폭(약 100mm)에는 100×75의 75mm 변이 거의 가득 찹니다. 플랜지 폭을 재고 짧은 변을 고르세요. 가새 각도는 긴 변 구멍 피치에 맞춰 재단합니다. 등변 100×100 도면을 부등변 100×75로 바꿔 쓰면 가새 길이와 구멍 열이 동시에 어긋납니다. 발주 한 줄 예: 부등변 100x75x7, SS400, 6m, 흑피. 등변과 섞지 마세요. 긴 변을 앞에 적으세요. 두께도 숫자로 적습니다.
6. 자주 묻는 질문 (FAQ)
Q1. 부등변앵글 규격표에서 100×75는 두께를 몇으로 고르면 되나요?
가새·브래킷은 100x75x7 (9.32 kg/m) 재고가 많습니다. 10t는 단중 13.0이라 6m에서 약 22kg 더 무겁습니다.
Q2. 등변 75×75 대신 부등변 75×50을 써도 되나요?
짧은 변이 25mm 줄어 구멍과 용접 면이 부족합니다. 도면이 등변이면 등변으로 맞추세요.
Q3. 부등변 1본 길이는 몇 미터인가요?
유통 정척은 6m입니다. H빔 10m, 철근 8m와 같은 정척이 아닙니다. 견적은 6m 단본 무게 x 본 수로 내세요.
Q4. 100×75를 75×100으로 발주해도 되나요?
표기는 긴 변을 앞에 둡니다. 75×100으로 적으면 오발주나 구멍 면 반전으로 이어집니다.
