- H형강 규격표는 호칭 높이(H) x 폭(B) x 복부 두께(t1) x 플랜지 두께(t2)로 읽고, 물량은 단위중량(kg/m) x 길이로 계산합니다.
- 같은 높이라도 광폭(H≈B, 기둥)과 세폭(보·도리)의 단중·좌굴 성능이 다릅니다. 300×300은 84.5 kg/m와 93.0 kg/m 시리즈가 같이 유통됩니다.
- 시중 유통은 100×100부터 900×300까지입니다. 정척은 보통 10m·12m입니다. 중도리는 C형강 규격표, 가새는 등변앵글 L형강 규격표를 같이 보세요.
1. 들어가는 말: 호칭만 보고 H빔을 발주하면 안 되는 이유
H형강 규격표에서 가장 흔한 실수는 높이만 말해 발주하는 것입니다. 현장 말로 300 H빔이라고 하면 광폭 300×300(약 84.5~94 kg/m)과 세폭 300×150(약 36.7 kg/m)이 같이 불립니다.

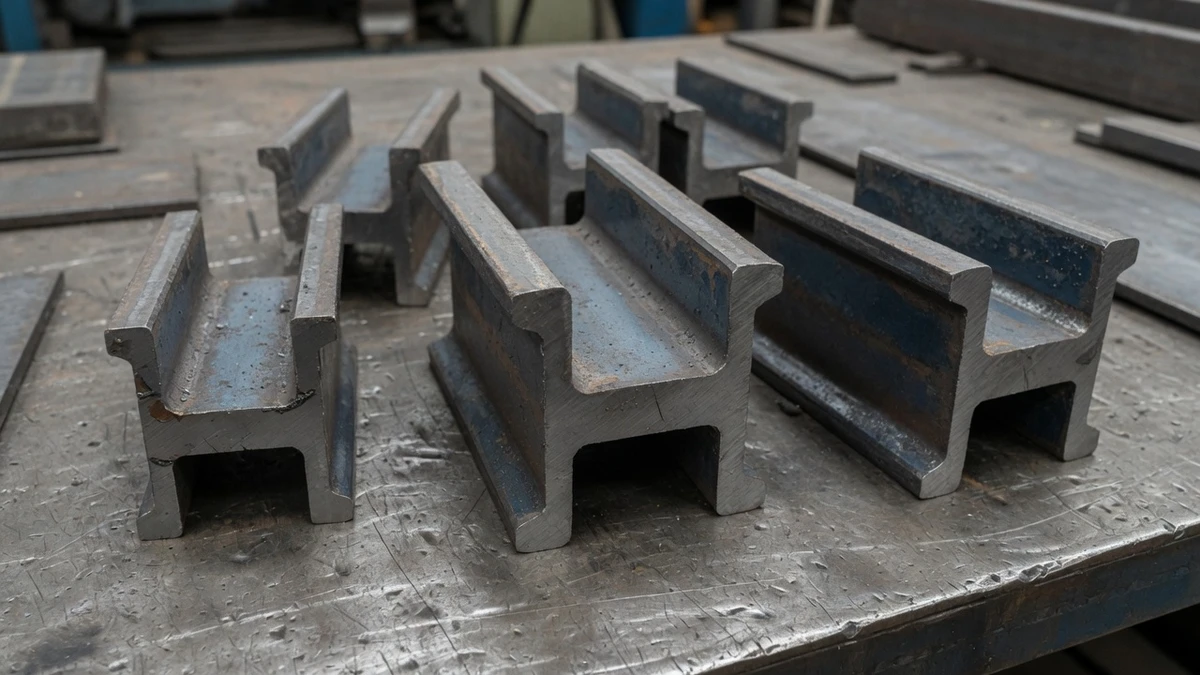

H형강(H-Beam)은 상하 플랜지와 복부(웹)가 H자를 이루는 열간 압연 형강입니다. 공장 기둥, 보, 캐노피 거더, 토목 엄지말뚝에 씁니다. 종류·용도 개요는 기존 H빔/H형강 개요 글을 보고, 이번 글은 KS D 3502 기준 유통 전 구간 치수와 단중을 정리합니다. 단면 치수 표준은 KS D 3502입니다.
호칭 표기는 H-높이x폭x복부t/플랜지t (예: H-200x200x8/12)입니다. 재질은 일반 구조용 SS400(개정 표기 SS275)이 기본이고, 용접 구조용은 SM490(SM355)을 지정합니다.
팁: 발주서에는 높이x폭x두께 네 숫자와 길이(10m/12m), 재질(SS400/SM490)을 모두 적으세요.
2. H형강 규격표: 광폭 계열 (기둥, 100~250)
광폭은 높이와 폭이 거의 같아 기둥에 많이 씁니다. 단중은 KS D 3502 표준값이며, 10m·12m 무게는 단중 x 길이입니다. 굵은 행은 시중 재고가 많은 호칭입니다.
| 호칭 (H x B x t1/t2 mm) | 실제 단면 참고 (mm) | 단면적 (cm²) | 단위중량 (kg/m) | 10m 무게 (kg) | 12m 무게 (kg) | 주요 용도 |
|---|---|---|---|---|---|---|
| 100 x 100 x 6/8 | 100 x 100 x 6 x 8 | 21.9 | 17.2 | 172 | 206 | 소형 기둥, 캐노피 |
| 125 x 125 x 6.5/9 | 125 x 125 x 6.5 x 9 | 30.3 | 23.8 | 238 | 286 | 경량 공장 기둥 |
| 150 x 150 x 7/10 | 150 x 150 x 7 x 10 | 40.1 | 31.5 | 315 | 378 | 소형 조립식 기둥 |
| 175 x 175 x 7.5/11 | 175 x 175 x 7.5 x 11 | 51.2 | 40.2 | 402 | 482 | 중형 캐노피 |
| 200 x 200 x 8/12 | 200 x 200 x 8 x 12 | 63.5 | 49.9 | 499 | 599 | 소형 공장 기둥 |
| 250 x 250 x 9/14 | 250 x 250 x 9 x 14 | 91.4 | 71.8 | 718 | 862 | 중형 기둥 |
팁: 100×100·125×125는 재고가 얇을 수 있습니다. 소형 기둥이라도 납기를 먼저 확인하세요.
3. H형강 규격표: 광폭 계열 (기둥, 300~400)
같은 300·400 호칭에 두께 시리즈가 둘 이상입니다. 견적서의 단중(kg/m)을 숫자로 맞추세요.
| 호칭 (H x B x t1/t2 mm) | 실제 단면 참고 (mm) | 단면적 (cm²) | 단위중량 (kg/m) | 10m 무게 (kg) | 12m 무게 (kg) | 주요 용도 |
|---|---|---|---|---|---|---|
| 300 x 300 x 12/12 | 294 x 302 x 12 x 12 | 108 | 84.5 | 845 | 1,014 | 같은 300 호칭, 다른 시리즈 |
| 300 x 300 x 10/15 | 300 x 300 x 10 x 15 | 118 | 93.0 | 930 | 1,116 | 표준 조립식 공장 기둥 |
| 350 x 350 x 12/19 | 350 x 350 x 12 x 19 | 172 | 135 | 1,350 | 1,620 | 중대형 기둥·거더 |
| 400 x 400 x 13/21 | 400 x 400 x 13 x 21 | 219 | 172 | 1,720 | 2,064 | 대형 공장 주 기둥 |
팁: 300 H빔을 주문할 때 단중이 84.5인지 93인지 확인하세요. 12m 한 본에서 약 100kg 차이가 납니다.
4. H형강 규격표: 세폭 계열 (보·도리, 150~400)
세폭은 폭이 높이의 절반 근처라 보, 도리, 거더에 맞습니다. 기둥용 광폭과 바꿔 쓰면 약축 좌굴에 약합니다.
| 호칭 (H x B x t1/t2 mm) | 단위중량 (kg/m) | 10m 무게 (kg) | 12m 무게 (kg) | 주요 용도 |
|---|---|---|---|---|
| 150 x 75 x 5/7 | 14.0 | 140 | 168 | 경량 도리 |
| 200 x 100 x 5.5/8 | 21.3 | 213 | 256 | 경량 보, 도리 |
| 250 x 125 x 6/9 | 29.0 | 290 | 348 | 중도리급 보 |
| 300 x 150 x 6.5/9 | 36.7 | 367 | 440 | 표준 세폭 보 |
| 350 x 175 x 7/11 | 49.6 | 496 | 595 | 중형 거더 |
| 400 x 200 x 8/13 | 66.0 | 660 | 792 | 대형 보 |
판넬 중도리 자체는 H빔보다 C형강 규격표의 100×50·150×65가 가볍습니다. H빔은 그 C형강을 받는 메인 기둥·보입니다.
5. H형강 규격표: 세폭 대형 (450~900)
장스팬 보·대형 거더용입니다. 800×300·900×300은 제강사에 따라 납기가 깁니다.
| 호칭 (H x B x t1/t2 mm) | 단위중량 (kg/m) | 10m 무게 (kg) | 12m 무게 (kg) | 주요 용도 |
|---|---|---|---|---|
| 450 x 200 x 9/14 | 76.0 | 760 | 912 | 중장스팬 보 |
| 500 x 200 x 10/16 | 89.6 | 896 | 1,075 | 대형 보 |
| 600 x 200 x 11/17 | 106 | 1,060 | 1,272 | 장스팬 거더 |
| 700 x 300 x 13/24 | 185 | 1,850 | 2,220 | 대형 거더 |
| 800 x 300 x 14/26 | 210 | 2,100 | 2,520 | 초대형 거더 |
| 900 x 300 x 16/28 | 243 | 2,430 | 2,916 | 초대형 주 거더 |
웨브 900mm를 넘는 단면은 압연이 아니라 후판 용접 빌트업(Built-up)인 경우가 많습니다. 호칭만 같다고 압연재로 발주하지 마세요.
6. 강종·정척 보조 표
치수와 단중은 같고, 강종만 바뀌는 경우가 대부분입니다.
| 현장 표기 | KS 개정 표기 | 구분 | 언제 쓰나 |
|---|---|---|---|
| SS400 | SS275 | 일반 구조용 | 시중 재고 기본, 용접·볼트 가능 |
| SM490 | SM355 | 용접 구조용 | 장스팬 보, 허용응력 필요할 때 |
| SHN355 | SHN355 | 건축 구조용(내진) | 내진 지정 도면 |
유통 정척은 10m·12m가 기본입니다. 앵글·각관 6m, 철근 8m와 섞어 계산하지 마세요. 8m~16m 주문 생산도 있습니다.
검산용 대략식은 단면적(cm²) x 0.785 ≈ kg/m입니다. 발주·정산은 위 표준 단중을 쓰세요.
팁: 플랜지 위에 C형강을 올릴 때는 플랜지 폭(B)이 클립 용접 면이 됩니다. 세폭 200×100 위에 넓은 클립을 올리면 가장자리가 부족합니다.
7. 호칭 읽는 법과 발주 수칙
- H: 전체 높이(mm). 플랜지 바깥에서 바깥.
- B: 플랜지 폭(mm).
- t1: 복부(웹) 두께.
- t2: 플랜지 두께. 복부가 아닙니다.
- 단중: 표의 kg/m. 총중량(kg) = 단중 x 길이(m).
- 본 수: 필요 길이 ÷ 정척(보통 10 또는 12) 후 올림, 절단 로스 5%를 더합니다.
접합은 기둥-보 엔드 플레이트 + 고장력 볼트, 또는 용접입니다. 가새는 등변앵글을 씁니다. 흑피는 스케일을 제거한 뒤 방청 도장하세요.
8. 자주 묻는 질문 (FAQ)
Q1. H형강 규격표에서 300×300은 단중이 얼마인가요?
시중에는 84.5 kg/m (294x302x12/12)와 93.0 kg/m (300x300x10/15)가 같이 있습니다. 견적서의 단중을 숫자로 확인하세요.
Q2. I빔과 H빔은 같은 것인가요?
아닙니다. I빔은 플랜지가 경사지고 폭이 좁은 경우가 많습니다. 국내 건축 기둥·보는 평행 플랜지 H형강이 표준입니다.
Q3. H빔 1본 길이는 몇 미터인가요?
유통 정척은 10m와 12m가 많습니다. 앵글·각관처럼 6m만 생각하면 물량이 어긋납니다.
Q4. 광폭 200×200 대신 세폭 200×100을 기둥에 써도 되나요?
비추천입니다. 세폭은 약축 방향 좌굴에 약합니다. 기둥은 광폭, 보는 세폭이 기본 역할입니다.
