전선 굵기별 허용전류표 (IV·HIV, 단상·삼상)

작성일자 글쓴이
📌 3줄 핵심 요약
  • 전선 허용전류표는 호칭 단면적(SQ, mm²)과 공사방법(관내 3본·공기중)으로 읽고, IV(70℃)와 HIV(90℃)의 허용전류(A)가 다릅니다.
  • 한국 유통 호칭은 1.25부터 1000 SQ까지이며, 같은 22 SQ라도 관내 3본과 공기중이 다릅니다.
  • 단상 220V와 삼상 380V는 부하 kW당 전류가 다릅니다. 모터 전류는 삼상 모터 정격전류표, 차단기는 누전차단기 용량 선정표를 같이 보세요.

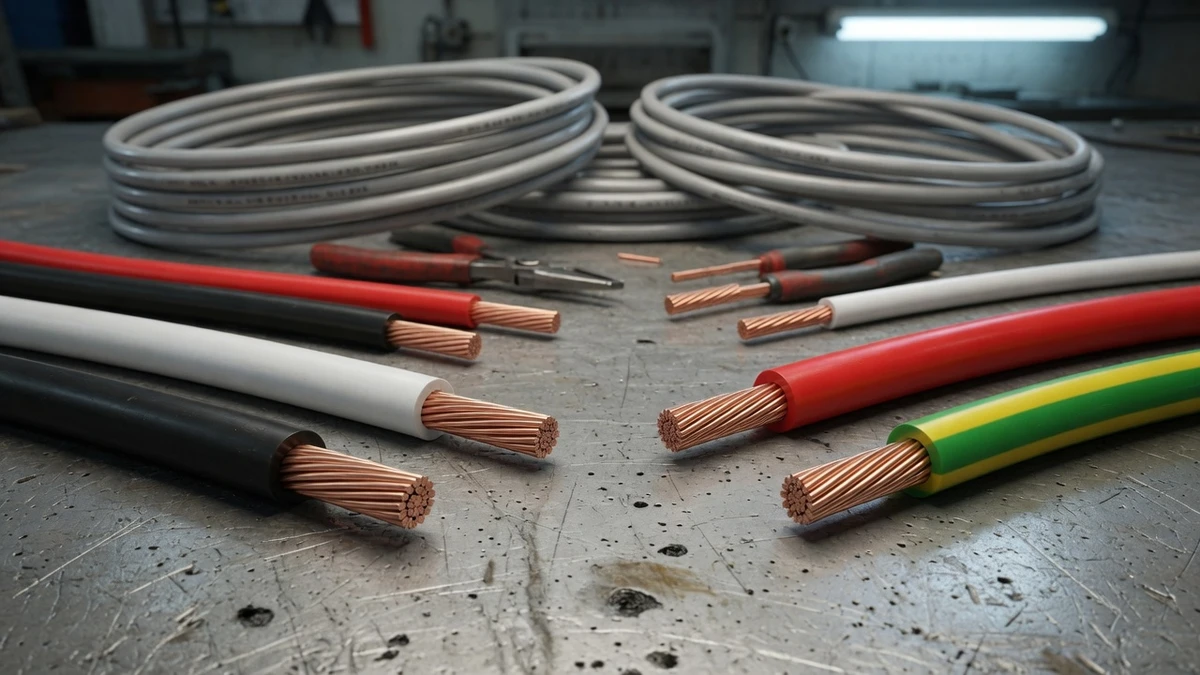

전선 허용전류표 - 전선 굵기별 허용전류표 (IV/HIV, 단상·삼상)

1. 호칭 해독: SQ, IV, HIV

전선 호칭은 공칭 단면적(mm²) 입니다. 한국 시중은 1.25, 2, 3.5, 5.5, 8, 14, 22, 30, 38, 50, 60, 80, 100, 125, 150, 200, 250, 325, 400, 500, 600, 800, 1000 SQ가 유통됩니다. IEC 1.5·2.5·4·6·10·16과 숫자가 다릅니다.

  • IV: 600V 비닐절연, 도체 최고 70℃. 옥내 일반.
  • HIV: 내열 비닐, 도체 최고 90℃. 같은 굵기에서 IV보다 허용전류가 큽니다.
  • KIV / HFIX: 각각 가요·저독성 계열. 허용온도가 HIV에 가까우면 HIV 열을 참고합니다.

허용전류는 전선 혼자 있는 값이 아닙니다. 금속관 3본(가장 많이 검색), 4본, 공기중 1본이 다릅니다. 아래 표는 구 내선규정 부표·현장 관용 값(주위 30℃, 동선)입니다. KEC는 공사방법 A~G로 다시 확인하세요.

팁: 발주서에 종류(IV/HIV) + SQ + 색/심선수 + 길이를 적으세요. 22 SQ만 적으면 IV와 HIV가 섞입니다.

2. 전선 허용전류표: IV 1.25~38 SQ

IV, 동선, 주위 30℃. 다빈도 호칭은 볼드입니다.

호칭 (mm²) 금속관 3본 (A) 금속관 4본 (A) 공기중 1본 (A) 대략 저항 (Ω/km)
1.25 16 14 19 14.8
2 22 19 27 9.24
3.5 31 27 37 5.20
5.5 42 37 49 3.33
8 55 48 61 2.31
14 73 64 88 1.30
22 95 83 115 0.824
30 110 96 130 0.607
38 125 110 155 0.470

3. 전선 허용전류표: IV 50~200 SQ

호칭 (mm²) 금속관 3본 (A) 금속관 4본 (A) 공기중 1본 (A) 대략 저항 (Ω/km)
50 145 125 175 0.357
60 170 150 200 0.303
80 205 180 240 0.227
100 230 200 270 0.183
125 260 225 310 0.146
150 290 255 350 0.124
200 345 300 415 0.0922

4. 전선 허용전류표: IV 250~1000 SQ

호칭 (mm²) 금속관 3본 (A) 금속관 4본 (A) 공기중 1본 (A) 대략 저항 (Ω/km)
250 395 345 480 0.0754
325 460 400 560 0.0578
400 520 455 630 0.0470
500 595 520 720 0.0376
600 665 580 800 0.0313
800 775 675 930 0.0235
1000 870 760 1,040 0.0188

5. 전선 허용전류표: HIV 전 호칭 (금속관 3본·공기중)

HIV는 허용온도가 높아 같은 SQ에서 IV 관내 값보다 큽니다. 다빈도는 볼드입니다.

호칭 (mm²) HIV 금속관 3본 (A) HIV 공기중 1본 (A) IV 금속관 3본 (A) HIV가 IV보다
2 27 33 22 +5 A
3.5 37 45 31 +6 A
5.5 49 59 42 +7 A
8 61 73 55 +6 A
14 88 105 73 +15 A
22 115 140 95 +20 A
30 135 165 110 +25 A
38 155 190 125 +30 A
50 180 220 145 +35 A
60 215 260 170 +45 A
80 255 310 205 +50 A
100 290 350 230 +60 A
125 325 395 260 +65 A
150 355 430 290 +65 A
200 430 520 345 +85 A
250 495 600 395 +100 A
325 570 690 460 +110 A
400 645 780 520 +125 A
500 740 890 595 +145 A

6. 보조 표: 단상 220V · 삼상 380V 부하 전류와 최소 IV 굵기

전류는 역률 1.0 가정입니다. 굵기는 IV 금속관 3본 허용전류가 부하전류보다 큰 최소 호칭입니다. 모터는 기동전류가 있으니 삼상 모터 정격전류표의 정격전류로 다시 보세요.

부하 (kW) 단상 220V 전류 (A) 단상 최소 IV (mm²) 삼상 380V 전류 (A) 삼상 최소 IV (mm²)
0.4 1.8 2 0.61 2
0.75 3.4 2 1.1 2
1.5 6.8 2 2.3 2
2.2 10.0 2 3.3 2
3.7 16.8 2 5.6 2
5.5 25.0 3.5 8.4 2
7.5 34.1 5.5 11.4 2
11 50.0 8 16.7 2
15 68.2 14 22.8 3.5
22 100 38 33.4 5.5
30 136 60 45.6 8
37 168 60 56.2 14
45 205 80 68.4 14
55 250 125 83.6 22
75 341 200 114 38
90 409 325 137 60
110 500 400 167 60
132 600 500 201 80
160 727 800 243 125
200 909 1000 304 200
250 — — 380 250
315 — — 479 400
400 — — 608 600

단상 전류 = kW × 1000 ÷ 220. 삼상 전류 = kW × 1000 ÷ (1.732 × 380).

7. 보조 표: 주위온도 보정 (IV 70℃)

표의 허용전류에 아래 계수를 곱합니다. 40℃ 천장이면 22 SQ 관내 95 A × 0.91 ≈ 86 A입니다.

주위온도 (℃) IV (70℃) 보정 HIV (90℃) 보정
30 1.00 1.00
35 0.94 0.96
40 0.91 0.91
45 0.87 0.87
50 0.82 0.82
55 0.76 0.76
60 0.71 0.71

8. 선정·발주 수칙

  1. 차단기 AT보다 전선 허용전류가 커야 합니다. 20 AT에 IV 2 SQ(22 A)는 맞고, 30 AT에 2 SQ는 부족합니다.
  2. 관내 3본 값을 기본으로 고르고, 트레이·덕트는 공기중에 가깝습니다.
  3. 모터 회로는 부하 kW 표만 보지 말고 정격전류를 확인한 뒤 SQ를 올립니다.
  4. HIV로 올리면 같은 차단기에 SQ를 한 단계 줄이는 경우가 있습니다. 압착단자 호칭도 같이 바꾸세요.
  5. 색은 상 L1 흑, L2 적, L3 청, N 백, 접지 녹황이 현장 관용입니다.
  6. 정척은 100 m 롤이 많고, 60 SQ 이상은 드럼입니다. 길이 로스 5%를 더하세요.

팁: 22 SQ IV 관내 95 A인데 100 AT 차단기를 쓰면 전선이 먼저 탑니다. 차단기를 낮추거나 38 SQ 이상으로 올리세요.

9. 자주 묻는 질문 (FAQ)

Q1. 전선 허용전류표에서 IV 22 SQ 금속관 3본은 몇 A인가요?

95 A입니다. 공기중 1본은 115 A입니다.

Q2. 5.5 SQ 대신 IEC 6 mm²를 써도 되나요?

단면은 비슷하지만 압착단자·휴즈홀더 호칭이 5.5로 맞춰져 있습니다. 도면이 5.5면 5.5를 발주하세요.

Q3. 단상 220V 3.7 kW에 IV 몇 SQ인가요?

전류 약 16.8 A라 IV 2 SQ(관내 22 A)가 최소입니다. 거리가 길면 전압강하 때문에 3.5 SQ를 씁니다.

Q4. HIV 14 SQ를 IV 14 SQ 허용전류로 계산해도 되나요?

안 됩니다. HIV 14 SQ 관내 3본은 88 A, IV는 73 A입니다. 종류를 바꿔 쓰면 차단기와의 보호 협조가 깨집니다.
