[누전 트립 방지] 메인에 누전차단기 달면 왜 공장 전체가 꺼질까? 차단기 용량 선정표 & 결선 수칙

작성일자 글쓴이
📌 3줄 핵심 요약

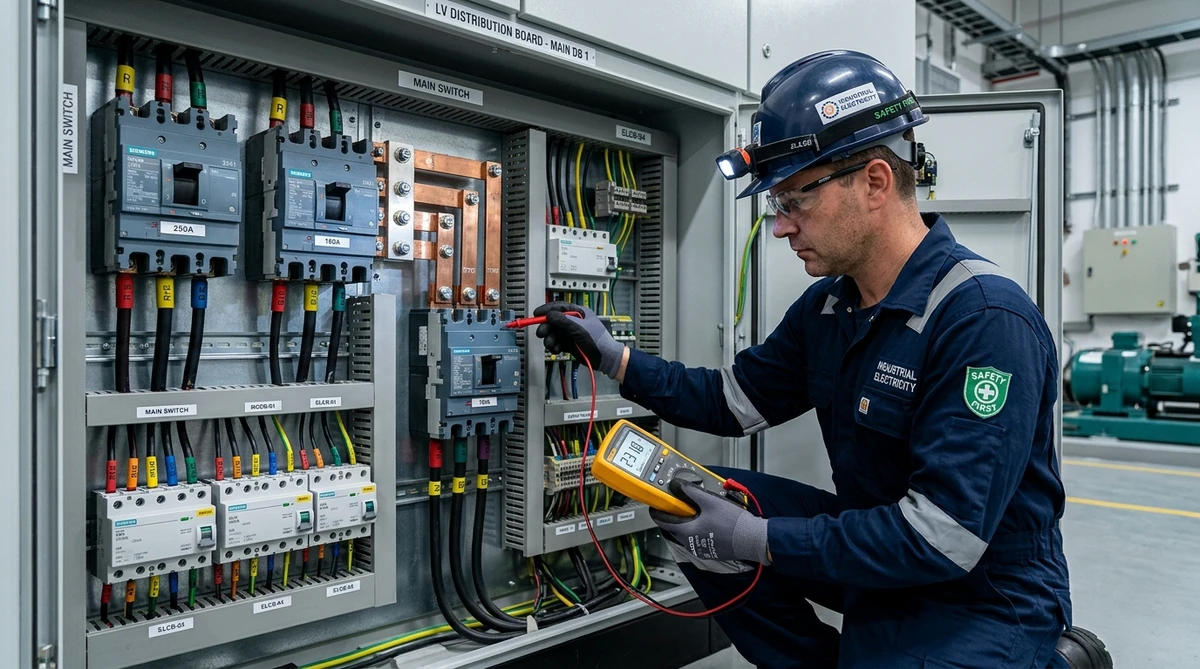

누전차단기 용량 선정표 - [누전 트립 방지] 메인에 누전차단기 달면 왜 공장 전체가 꺼질까? 차단기 용량 선정표 & 결선 수칙

– 누전차단기 용량 선정표는 트립 정격 전류(AT)와 프레임(AF)을 모재 부하 및 전선 허용전류에 맞춰 선정해야 하며, 부하 전선보다 큰 AT를 달면 차단기가 떨어지지 않고 전선 피복이 먼저 소손됩니다.
– 분전함 메인에 누전차단기(ELCB)를 달면 말단 분기 1곳의 미세 누전에도 메인이 떨어져 공장 전체 전원이 차단되므로, 메인은 배선차단기(MCCB), 분기는 누전차단기(ELCB)로 계통을 분리해야 합니다.
– 단상 220V 및 삼상 380V kW 부하별 적정 차단기 AT 및 전선 SQ 규격과 전기 공학 산출은 ToolFit 웹 서비스에서 지원합니다.

1. 들어가는 말: AT만 무작정 키우면 화재 사고로 이어지는 이유

공장 분전반, 상가 배전함 및 설비 제어반에서 누전차단기 용량 선정표는 작업자 감전 사고와 전선 과열 화재를 막는 전기 안전 설계의 핵심 기준입니다.

초보 전기 실무자나 현장 관리자가 가장 흔히 범하는 치명적인 실수는 차단기가 자주 떨어진다고 해서 전선 굵기 검토 없이 “무작정 30AT 차단기를 50AT나 75AT로 교체하는 것”입니다. 2.5 SQ 전선에 50AT 차단기를 달면 전선에 허용 한도를 넘는 과전류가 흘러도 차단기가 트립되지 않아 벽체 내부 전선 피복이 먼저 녹아 화재로 이어집니다.

또한 KEC(한국전기설비규정)에 따라 분전함 메인에는 배선용차단기(MCCB)를, 전열 및 습윤 분기 회로에는 누전차단기(ELCB)를 설치해야 계통 보호 협조가 이루어져 오트립으로 인한 조업 중단을 방지할 수 있습니다.

이번 가이드에서는 현장 발주와 시공 시 실수를 없애주는 MCCB와 ELCB의 차이점, 단상·삼상 부하별 적정 차단기 용량 선정표(kW 대비 AT & SQ), 누전 감도전류(15mA vs 30mA vs 100mA), 그리고 오트립 방지 결선 수칙을 체계적으로 정리해 드립니다.

팁: 부하별 배선 설계는 전선 굵기별 허용전류표 가이드를, 기계 설비 회전체 보수는 볼 베어링 규격표를 참고하세요. 실무 전기 용량 계산은 ToolFit 웹 계산기를 이용하시면 편리합니다.

2. MCCB / ELCB / CP 비교

종류 약호 보호 설치
배선차단기 MCCB 과부하, 단락 수배전반·동력 메인
누전차단기 ELCB / ELB 지락·감전 (ZCT) 분기, 콘센트
누전+배선 ELCB (겸용) 과부하+누전 소형 분전 분기
서킷 프로텍터 CP 제어 회로 PLC·조작전원. 분전 메인 금지

AF는 케이스 최대 통전, AT는 실제 트립 값입니다. AT ≤ AF. 예: 100 AF 50 AT.

차단용량(kA): 주택 2.5~5 kA, 공장 간선 10~25 kA, 변압기 근처 35~50 kA. 낮으면 단락 때 차단기가 용접됩니다.

3. 부하별 AT·전선 (단상 220V / 삼상 380V)

부하 (kW) 단상 220V 전류 / AT 삼상 380V 전류 / AT 전선 (SQ) AF
1.0 4.5 A / 15 AT 1.8 A / 15 AT 2.5 30
2.0 9.1 A / 15 AT 3.5 A / 15 AT 2.5 30
3.0 13.6 A / 20 AT 5.3 A / 15 AT 2.5 30
5.0 22.7 A / 30 AT 8.8 A / 20 AT 4.0 30/50
7.0 31.8 A / 40 AT 12.3 A / 20 AT 6.0 50
10 45.5 A / 50~60 AT 17.6 A / 30 AT 10 50/100
15 68 A / 75~100 AT 26.4 A / 40~50 AT 16 100
20 91 A / 125 AT 35 A / 50~60 AT 25 125/225
30 — 53 A / 75 AT 35 100/225
45 — 80 A / 100~125 AT 50 225
75 — 132 A / 175~200 AT 95 225/400

단상 전류 ≈ kW × 1000 / 220. 삼상 ≈ kW × 1000 / (1.732 × 380). 모터는 기동 전류가 커서 위 표보다 AT·전선을 모터 표로 올립니다.

4. AF 시리즈와 누전 감도

AF 넣을 수 있는 AT 예 쓰임
30 AF 15 / 20 / 30 주택 분기
50 AF 20 / 30 / 40 / 50 소형 동력
100 AF 50 / 60 / 75 / 100 분전 메인
225 AF 125 / 150 / 175 / 200 / 225 간선
400 AF 250 / 300 / 350 / 400 동력 메인
630 / 800 AF 500 / 600 / 800 변압기 2차
감도 동작 쓰임
15 mA 0.03초 욕실, 콘센트 고감도
30 mA 0.03초 일반 인체 보호 표준
100 mA 0.1초 전후 설비 지락, 오동작 줄일 때
500 mA / 1 A 선택 차단 간선. 인체 보호용 아님

인체 보호 분기에 500 mA를 넣지 마세요. 극수는 단상 2P(또는 1P+N), 삼상 3P, 삼상+중성 4P입니다. 중성 없이 3P만 넣으면 단상 부하 누전이 안 잡히는 구성이 있습니다.

5. 트립 원인과 발주

  1. 과부하: 전열·에어컨 동시 사용. 분기 증설이 먼저, AT만 키우지 말 것.
  2. 누전: 습윤 기기, 피복 손상. 절연 측정 후 교체.
  3. 단락: 즉시 트립+소음. 원인 제거 전 재투입 금지.
  4. 모터 기동: DOL 5~7배. 모터용 전자식 과부하(EOCR)와 MCCB를 나눠 쓰세요.
  5. 단락 후: 사고 전류를 끊은 MCCB는 접점이 상했을 수 있습니다. 원인 제거 뒤 신품으로 바꾸는 것이 안전합니다.
극수 결선 쓰임
2P 단상 L-N 주택 콘센트, 전열
3P 삼상 R-S-T 모터, 삼상 히터
4P 삼상+N 불평형 단상 부하가 많은 분전

모터 전용 MCCB는 기동 시 순시 트립을 늦춘 커브가 있습니다. 일반 배선용 30 AT를 11 kW 모터에 넣으면 기동마다 떨어집니다. 모터 AT는 명판 A와 EOCR을 보고 고르세요.

주택 분전: 메인 30~50 AT MCCB, 조명 15~20 AT, 에어컨 전용 20~30 AT, 욕실 15~20 AT 15 mA.

발주 한 줄 예: 3P 100 AF 50 AT 10 kA, 또는 2P 30 AF 20 AT 30 mA ELCB. AF 없이 AT만 적으면 외형이 안 맞습니다.

6. 자주 묻는 질문 (FAQ)

Q1. 30 AF와 30 AT는 같은가요?

아닙니다. 30 AF는 프레임, 30 AT는 트립 값입니다. 100 AF 30 AT처럼 큰 케이스에 작은 AT를 넣을 수 있습니다.

Q2. 트립이 난다고 50 AT로 올리면?

전선이 2.5 SQ면 올리면 안 됩니다. 전선을 굵게 하거나 부하를 나누세요.

Q3. MCCB만 있으면 누전은 잡히나요?

못 잡습니다. 누전은 ELCB의 ZCT가 필요합니다.

Q4. 공장 메인에 30 mA를 달면?

기동·노이즈에 오동작하기 쉽습니다. 메인은 MCCB, 콘센트 분기에 30 mA를 두세요.
