[이음 길이 부족] D16을 40배로 겹치면 짧다? 이형철근 SD400·SD500 겹침이음·정착 길이표

D16 겹침이음을 40배로 자르면 636 mm입니다. 24 MPa에 간격이 넉넉한 SD400 일반 철근의 정착은 624 mm, B급은 811 mm입니다.

호칭 읽는 법

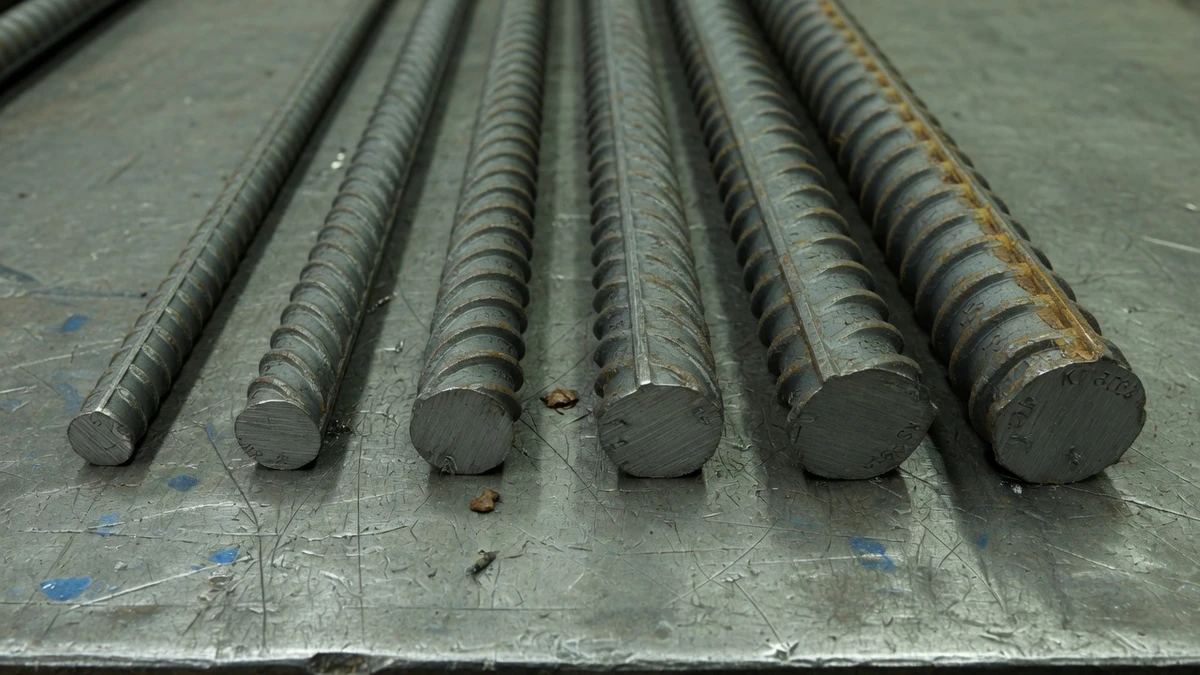

D16의 D는 이형철근 호칭이고, 공칭지름은 15.9 mm입니다. SD400은 항복강도 400 MPa, SD500은 500 MPa입니다. 상부 철근은 이음이나 정착 아래로 굳지 않은 콘크리트를 300 mm 넘게 친 수평근이고, 위치계수는 1.3입니다. 간격이 넉넉하다는 것은, 순간격과 피복이 모두 공칭지름 이상이고 그 구간에 스터럽이 있는 경우이거나, 순간격이 지름의 2배 이상이고 피복이 지름 이상인 경우입니다.

계산에 넣은 조건

기본 정착길이는 0.60 × 공칭지름(mm) × 항복강도(MPa) ÷ √fck 입니다. √fck는 8.4를 넘기지 않습니다. 도막이 없고 보통 콘크리트이면, 간격이 넉넉한 D19 이하는 이 값의 0.8배(상부 1.04배), D22 이상은 1.0배(상부 1.3배)입니다. 그 밖의 간격은 D19 이하 1.2배(상부 1.56배), D22 이상 1.5배(상부 1.95배)입니다. 정착길이와 겹침이음은 300 mm 이상이고, 표는 1 mm 올림입니다. 소요 철근보다 많이 넣어 줄이는 계수는 적용하지 않았습니다.

기준은 KDS 14 20 52 4.1.2(2), 표 4.1-1, 4.5.2입니다. 현행본 날짜는 2024-12-30이고, 그 개정의 공개 요지는 기계적이음 등급과 엇갈림입니다. 기계적 이음 길이는 이 표가 아닙니다.

조건	D19 이하	D22 이상
간격 여유, 일반	0.8	1.0
간격 여유, 상부	1.04	1.3
간격 좁음, 일반	1.2	1.5
간격 좁음, 상부	1.56	1.95

칸의 숫자는 기본 정착길이에 곱합니다. 도막계수와 경량콘크리트계수는 1.0입니다.

굵은 행은 D10~D25입니다.

B급 겹침이음, 콘크리트 24 MPa, 간격 여유

호칭	공칭지름 (mm)	SD400 일반 (mm)	SD400 상부 (mm)	SD500 일반 (mm)	SD500 상부 (mm)
D10	9.53	486	632	607	790
D13	12.7	648	842	809	1,052
D16	15.9	811	1,054	1,013	1,317
D19	19.1	974	1,266	1,217	1,582
D22	22.2	1,414	1,838	1,768	2,298
D25	25.4	1,618	2,103	2,023	2,629
D29	28.6	1,822	2,368	2,277	2,960
D32	31.8	2,026	2,633	2,532	3,292

B급 겹침이음, 콘크리트 24 MPa, 간격 좁음

호칭	공칭지름 (mm)	SD400 일반 (mm)	SD400 상부 (mm)	SD500 일반 (mm)	SD500 상부 (mm)
D10	9.53	729	947	911	1,184
D13	12.7	971	1,262	1,214	1,578
D16	15.9	1,216	1,580	1,519	1,975
D19	19.1	1,460	1,898	1,825	2,373
D22	22.2	2,121	2,757	2,651	3,447
D25	25.4	2,427	3,155	3,034	3,944
D29	28.6	2,733	3,552	3,416	4,440
D32	31.8	3,038	3,950	3,798	4,937

B급 겹침이음, 콘크리트 27 MPa, 간격 여유

호칭	공칭지름 (mm)	SD400 일반 (mm)	SD400 상부 (mm)	SD500 일반 (mm)	SD500 상부 (mm)
D10	9.53	458	596	573	744
D13	12.7	611	794	763	992
D16	15.9	764	993	955	1,242
D19	19.1	918	1,193	1,147	1,491
D22	22.2	1,333	1,733	1,667	2,167
D25	25.4	1,526	1,983	1,907	2,479
D29	28.6	1,718	2,233	2,147	2,791
D32	31.8	1,910	2,483	2,387	3,103

B급 겹침이음, 콘크리트 27 MPa, 간격 좁음

호칭	공칭지름 (mm)	SD400 일반 (mm)	SD400 상부 (mm)	SD500 일반 (mm)	SD500 상부 (mm)
D10	9.53	687	893	859	1,116
D13	12.7	916	1,190	1,144	1,488
D16	15.9	1,146	1,490	1,433	1,862
D19	19.1	1,377	1,790	1,721	2,237
D22	22.2	2,000	2,600	2,500	3,250
D25	25.4	2,288	2,975	2,860	3,718
D29	28.6	2,576	3,349	3,220	4,186
D32	31.8	2,865	3,724	3,581	4,655

인장 정착, 콘크리트 24 MPa, 간격 여유

호칭	공칭지름 (mm)	SD400 일반 (mm)	SD400 상부 (mm)	SD500 일반 (mm)	SD500 상부 (mm)
D10	9.53	374	486	467	607
D13	12.7	498	648	623	809
D16	15.9	624	811	779	1,013
D19	19.1	749	974	936	1,217
D22	22.2	1,088	1,414	1,360	1,768
D25	25.4	1,245	1,618	1,556	2,023
D29	28.6	1,402	1,822	1,752	2,277
D32	31.8	1,558	2,026	1,948	2,532

인장 정착, 콘크리트 24 MPa, 간격 좁음

호칭	공칭지름 (mm)	SD400 일반 (mm)	SD400 상부 (mm)	SD500 일반 (mm)	SD500 상부 (mm)
D10	9.53	561	729	701	911
D13	12.7	747	971	934	1,214
D16	15.9	935	1,216	1,169	1,519
D19	19.1	1,123	1,460	1,404	1,825
D22	22.2	1,632	2,121	2,040	2,651
D25	25.4	1,867	2,427	2,334	3,034
D29	28.6	2,102	2,733	2,628	3,416
D32	31.8	2,337	3,038	2,922	3,798

인장 정착, 콘크리트 27 MPa, 간격 여유

호칭	공칭지름 (mm)	SD400 일반 (mm)	SD400 상부 (mm)	SD500 일반 (mm)	SD500 상부 (mm)
D10	9.53	353	458	441	573
D13	12.7	470	611	587	763
D16	15.9	588	764	735	955
D19	19.1	706	918	883	1,147
D22	22.2	1,026	1,333	1,282	1,667
D25	25.4	1,174	1,526	1,467	1,907
D29	28.6	1,321	1,718	1,652	2,147
D32	31.8	1,469	1,910	1,836	2,387

인장 정착, 콘크리트 27 MPa, 간격 좁음

호칭	공칭지름 (mm)	SD400 일반 (mm)	SD400 상부 (mm)	SD500 일반 (mm)	SD500 상부 (mm)
D10	9.53	529	687	661	859
D13	12.7	704	916	880	1,144
D16	15.9	882	1,146	1,102	1,433
D19	19.1	1,059	1,377	1,324	1,721
D22	22.2	1,539	2,000	1,923	2,500
D25	25.4	1,760	2,288	2,200	2,860
D29	28.6	1,982	2,576	2,477	3,220
D32	31.8	2,204	2,865	2,754	3,581

A급 겹침이음은 위 정착 표와 같습니다. 표의 값이 모두 300 mm보다 길어서, 이음 계산에서 정착의 300 mm 하한을 빼도 숫자가 같습니다. A급은 이음 구간 전체의 철근이 소요량의 2배 이상이고, 이음된 철근이 전체의 반 이하일 때만입니다. 여기에 해당하지 않으면 B급입니다.

압축 겹침이음 (21 MPa 이상)

압축 겹침이음은 (1.4 × 항복강도 − 52) × 지름 ÷ √fck로 구하되, SD400은 지름의 28.8배, SD500은 지름의 41배를 넘기지 않습니다. 21 MPa 이상에서는 그 상한이 더 짧아 상한을 쓰고, 300 mm 미만이면 300 mm로 올립니다. 같은 철근의 인장 겹침이음보다 길 필요는 없습니다. 21 MPa 미만은 길이에 1/3을 더하므로 이 표가 아닙니다.

호칭	공칭지름 (mm)	SD400 (mm)	SD500 (mm)
D10	9.53	300	391
D13	12.7	366	521
D16	15.9	458	652
D19	19.1	551	784
D22	22.2	640	911
D25	25.4	732	1,042
D29	28.6	824	1,173
D32	31.8	916	1,304

D35를 넘는 인장 겹침이음은 할 수 없습니다. 압축에서는 D41·D51을 D35 이하와 겹치는 예외가 있고, 그 길이는 이 표 밖입니다.

팁: 공칭지름과 단중은 이형철근 규격표에 있습니다. 그 글의 40배·50배 칸은 이 기준의 정착길이가 아닙니다. 형강 단중은 H형강 규격표를 보세요.

발주 수칙

1. 도면의 콘크리트 강도, 강종, 상부근, 간격을 표의 제목과 맞추세요. 하나라도 다르면 다른 칸입니다.

2. 등급을 모르면 B급입니다. A급은 철근이 소요의 2배이고, 이음이 반 이하일 때만입니다.

3. D35를 넘는 철근은 인장으로 겹치지 마세요. 압축의 D41·D51 예외를 인장에 쓰지 마세요.

4. 상부 철근은 이음 아래로 콘크리트를 300 mm 넘게 친 수평근입니다. 슬래브 하부근에 1.3을 곱하지 마세요.

5. 에폭시 도막, 경량 콘크리트, 다발철근은 이 표가 아닙니다. 도막이면서 상부이면 두 계수의 곱은 1.7을 넘기지 않습니다.

6. 기계적 이음과 갈고리 정착은 이 직선 길이로 대신하지 마세요. 도면에 이음 길이가 있으면 도면이 우선입니다.

자주 묻는 질문

Q1. D16 SD400, 24 MPa, 간격 여유, 일반 철근의 B급은 얼마인가요?

811 mm입니다. 같은 조건의 정착과 A급은 624 mm입니다.

Q2. 그 D16을 상부근으로 겹치면 얼마인가요?

같은 콘크리트와 간격에서 B급은 1,054 mm입니다. 위치계수 1.3이 곱해진 값입니다.

Q3. D35는 겹쳐도 되나요?

인장 겹침이음은 안 됩니다. 압축에서 D41·D51을 D35 이하와 겹치는 예외만 따로 있습니다.

Q4. A급 길이를 B급 자리에 써도 되나요?

안 됩니다. D16의 그 조건에서 A급은 624 mm, B급은 811 mm입니다.
