- 평행키 키홈 규격표는 KS B 1311 기준으로 축경 d에 맞춰 키 단면(폭 b × 높이 h)과 축홈 깊이 t1, 허브홈 깊이 t2를 고릅니다.
- 호칭 예: P-A 8×7×40은 양쪽 둥근형, 폭 8 mm, 높이 7 mm, 길이 40 mm입니다. 축경 22~30 mm에 맞습니다.
- 보통형 끼워맞춤은 축 N9 / 허브 Js9입니다. 반달키·경사키와 바꿔 쓰지 마세요. 축 체결은 볼트 너트 규격표를 같이 보세요.
1. 호칭 해독: P-A 8×7×40

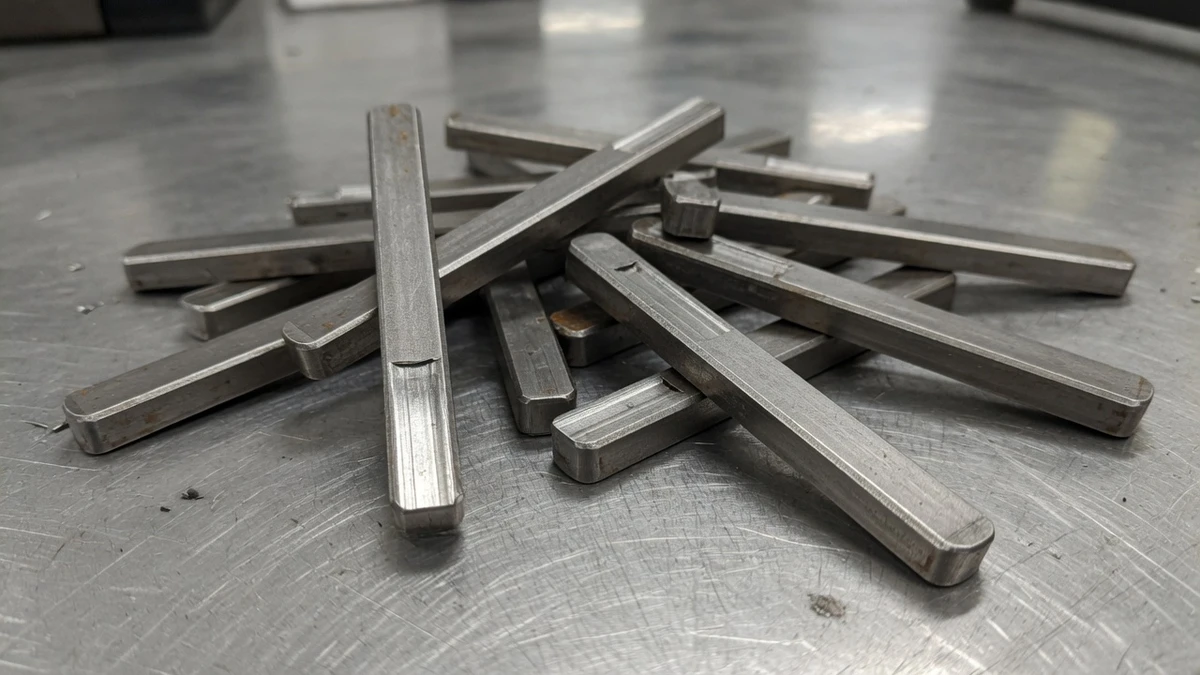

평행키는 축과 허브 사이에 넣어 토크를 옆면으로 전달하는 묻힘 키입니다. 표준은 KS B 1311 (JIS B 1301 계열)입니다. 모터·감속기 축은 삼상 모터 정격전류표와 같이 보면 키·베어링·전선을 한 번에 점검할 수 있습니다.
| 기호 | 의미 | 언제 쓰나 |
|---|---|---|
| P-A | 양쪽 둥근형 | 엔드밀로 판 막힌 키홈. 현장 재고의 기본 |
| P-B | 양쪽 각형 | 디스크 커터·밀링으로 관통된 개방 키홈 |
| P-C | 한쪽만 둥근형 | 한쪽은 막히고 한쪽은 열린 홈 |
| 나사 구멍 있음 | 고정나사로 키를 축에 고정 | 안내키(깃키), 허브가 축 방향으로 움직일 때 |
| b × h × L | 폭 × 높이 × 길이 (mm) | 발주 한 줄의 숫자 |
발주 예: KS B 1311 P-A 8×7×40 S45C. 8×7만 적으면 길이가 빠집니다. 축경 25 mm라고만 적어도 길이를 모릅니다.
팁: t1 + t2는 h보다 조금 큽니다. 키 바닥이 뜨게 두어 옆면으로만 힘을 받습니다. 깊이를 h의 절반으로 임의 가공하지 마세요.
2. 평행키 키홈 규격표: 축경 6~75 mm (2×2~20×12)
보통형(일반 평행키)입니다. 단위 mm. 굵은 행은 모터·풀리·커플링에서 교체 빈도가 높습니다. 괄호 호칭은 표준에 있으나 되도록 쓰지 않습니다.
| 호칭 b×h | 축경 d (초과~이하) | 축홈 깊이 t1 | 허브홈 깊이 t2 | 권장 길이 L |
|---|---|---|---|---|
| 2×2 | 6~8 | 1.2 | 1.0 | 6~20 |
| 3×3 | 8~10 | 1.8 | 1.4 | 6~36 |
| 4×4 | 10~12 | 2.5 | 1.8 | 8~45 |
| 5×5 | 12~17 | 3.0 | 2.3 | 10~56 |
| 6×6 | 17~22 | 3.5 | 2.8 | 14~70 |
| (7×7) | 20~25 | 4.0 | 3.0 | 16~80 |
| 8×7 | 22~30 | 4.0 | 3.3 | 18~90 |
| 10×8 | 30~38 | 5.0 | 3.3 | 22~110 |
| 12×8 | 38~44 | 5.0 | 3.3 | 28~140 |
| 14×9 | 44~50 | 5.5 | 3.8 | 36~160 |
| (15×10) | 50~55 | 5.0 | 5.0 | 40~180 |
| 16×10 | 50~58 | 6.0 | 4.3 | 45~180 |
| 18×11 | 58~65 | 7.0 | 4.4 | 50~200 |
| 20×12 | 65~75 | 7.5 | 4.9 | 56~220 |
축경 25 mm → 8×7. 축경 20 mm → 6×6. 축경 40 mm → 12×8. d가 구간의 경계(예: 22 mm)면 초과~이하를 그대로 읽고, 도면이 있으면 도면이 우선입니다.
팁: 8×7을 8×8로 발주하면 높이가 안 맞습니다. 소형은 정사각(5×5, 6×6)이지만 8부터는 폭이 높이보다 큽니다.
3. 평행키 키홈 규격표: 축경 75~500 mm (22×14~100×50)
중·대형 축입니다. 감속기 출력축, 대형 커플링, 팬 허브에 많습니다. 괄호 호칭은 가급적 피합니다.
| 호칭 b×h | 축경 d (초과~이하) | 축홈 깊이 t1 | 허브홈 깊이 t2 | 권장 길이 L |
|---|---|---|---|---|
| 22×14 | 75~85 | 9.0 | 5.4 | 63~250 |
| (24×16) | 80~90 | 8.0 | 8.0 | 70~280 |
| 25×14 | 85~95 | 9.0 | 5.4 | 70~280 |
| 28×16 | 95~110 | 10.0 | 6.4 | 80~320 |
| 32×18 | 110~130 | 11.0 | 7.4 | 90~360 |
| (35×22) | 125~140 | 11.0 | 11.0 | 100~400 |
| 36×20 | 130~150 | 12.0 | 8.4 | 100~400 |
| (38×24) | 140~160 | 12.0 | 12.0 | 110~400 |
| 40×22 | 150~170 | 13.0 | 9.4 | 110~400 |
| (42×26) | 160~180 | 13.0 | 13.0 | 125~400 |
| 45×25 | 170~200 | 15.0 | 10.4 | 125~400 |
| 50×28 | 200~230 | 17.0 | 11.4 | 140~400 |
| 56×32 | 230~260 | 20.0 | 12.4 | 160~500 |
| 63×32 | 260~290 | 20.0 | 12.4 | 180~500 |
| 70×36 | 290~330 | 22.0 | 14.4 | 200~500 |
| 80×40 | 330~380 | 25.0 | 15.4 | 220~500 |
| 90×45 | 380~440 | 28.0 | 17.4 | 250~500 |
| 100×50 | 440~500 | 31.0 | 19.5 | 280~500 |
깊이 허용차는 소형(대략 6×6까지) +0.1 0, 그 위 +0.2 0, 아주 대형 +0.3 0 부근입니다. 키홈 모서리는 r1·r2를 주고, 키 모서리는 모따기 C를 줍니다. 날카롭게 남기면 축 피로 균열이 납니다.
4. 표준 길이 열과 끝 모양
길이는 위 표의 권장 구간 안에서 표준 길이 열로 고릅니다. 허브 길이의 1.0~1.5배가 실무 출발점입니다. 너무 짧으면 면압이 커지고, 너무 길면 키 끝이 허브 밖으로 나와 응력 집중이 됩니다.
| 구간 | 표준 길이 L (mm) |
|---|---|
| 10 이하 | 6, 8, 10 |
| 12~22 | 12, 14, 16, 18, 20, 22 |
| 25~50 | 25, 28, 32, 36, 40, 45, 50 |
| 56~110 | 56, 63, 70, 80, 90, 100, 110 |
| 125~200 | 125, 140, 160, 180, 200 |
| 220~500 | 220, 250, 280, 320, 360, 400, 450, 500 |
엔드밀로 막힌 홈을 팠으면 P-A(양쪽 둥근)를 넣습니다. 각형 키를 둥근 홈에 넣으면 끝이 간섭됩니다. 관통 홈이면 P-B가 맞습니다.
5. 키홈 끼워맞춤·얕은형·재질
보통형은 축 키홈 폭 N9, 허브 키홈 폭 Js9입니다. 키 폭은 정밀급 h9, 보통급은 큰 호칭에서 h11을 씁니다.
| 끼워맞춤 | 축 키홈 폭 b1 | 허브 키홈 폭 b2 | 언제 |
|---|---|---|---|
| 보통형 | N9 | Js9 | 모터, 풀리, 커플링, 기어. 기본 |
| 조립형 | P9 | P9 | 역회전·충격이 있어 더 꽉 끼울 때 |
| 활동형 | D10 | D10 | 허브가 축 방향으로 미끄러지는 안내키 |
허브 살이 얇아 보통형 높이 h가 안 들어가면 얕은형(박형) 을 씁니다. 폭 b는 같고 높이만 낮습니다. 도면이 얕은형일 때만 쓰고, 보통형 키를 얕은 홈에 억지로 넣지 마세요.
| 축경 d (초과~이하) | 보통형 b×h | 얕은형 b×h | 얕은 t1 | 얕은 t2 |
|---|---|---|---|---|
| 17~22 | 6×6 | 6×4 | 2.5 | 1.8 |
| 22~30 | 8×7 | 8×5 | 3.0 | 2.3 |
| 30~38 | 10×8 | 10×6 | 3.5 | 2.8 |
| 38~44 | 12×8 | 12×6 | 3.5 | 2.8 |
| 44~50 | 14×9 | 14×6 | 3.5 | 2.8 |
| 50~58 | 16×10 | 16×7 | 4.0 | 3.3 |
| 58~65 | 18×11 | 18×7 | 4.0 | 3.3 |
| 65~75 | 20×12 | 20×8 | 5.0 | 3.3 |
| 75~85 | 22×14 | 22×9 | 5.5 | 3.8 |
| 85~95 | 25×14 | 25×9 | 5.5 | 3.8 |
| 95~110 | 28×16 | 28×10 | 6.0 | 4.3 |
| 110~130 | 32×18 | 32×11 | 7.0 | 4.4 |
| 재질 | 언제 |
|---|---|
| S45C | 일반 기계 키. 시중 재고의 기본 |
| SS400 | 저하중, 가조립 |
| SUS304 | 스테인리스 축, 수분·약품 |
| 조질·고주파 | 도면이 경도를 지정할 때 |
축이 SUS인데 키만 S45C이면 녹이 키홈에서 먼저 납니다. 베어링 자리 정비는 볼 베어링 규격표를 같이 보세요.
6. 선정·발주 수칙
- 축경 d로 b×h를 먼저 고르고, 길이는 허브 길이의 1.0~1.5배를 표준 길이 열에서 고릅니다.
- 끝 모양은 키홈 가공에 맞춥니다. 막힌 엔드밀 홈은 P-A, 관통 홈은 P-B입니다.
- 끼워맞춤은 지시가 없으면 보통형(축 N9, 허브 Js9) 입니다. 활동형을 보통 홈에 넣으면 덜걱입니다.
- 재질은 S45C가 기본입니다. 스테인리스 축에는 SUS304 키를 짝지으세요.
- 발주 한 줄에 KS B 1311 + 끝 모양 + b×h×L + 재질을 적습니다. 예: P-A 8×7×40 S45C.
- 반달키(원호 홈)와 경사키(1:100 구배)는 홈 모양이 다릅니다. 평행키 자리에 넣지 마세요.
팁: 키를 해머로 때려 넣다 축 키홈 모서리가 뭉개지면 헐거워집니다. 모따기와 기름을 확인하고, 안 들어가면 키 폭을 재세요.
7. 자주 묻는 질문 (FAQ)
Q1. 평행키 키홈 규격표에서 축 25 mm면 키는 몇인가요?
8×7입니다. 길이는 허브 길이의 1.0~1.5배를 표준 길이 열(18~90 mm)에서 고르세요.
Q2. 축홈 깊이 t1과 허브홈 깊이 t2를 더하면 키 높이 h와 같아야 하나요?
아닙니다. t1+t2가 h보다 조금 커서 바닥이 뜹니다. 토크는 키 옆면이 받습니다.
Q3. P-A와 P-B를 바꿔 넣어도 되나요?
막힌 엔드밀 홈에는 양쪽 둥근 P-A가 맞습니다. 각형 P-B를 넣으면 끝 라운드와 간섭됩니다.
Q4. 평행키 대신 반달키를 넣어도 되나요?
안 됩니다. 반달키는 원호 홈이고 호칭 체계가 다릅니다. 평행키 홈에 반달키를 넣으면 물리지 않습니다.
