📌 3줄 핵심 요약
– 유압 빽업 링(Back-up Ring)은 100 bar 이상의 고압 유압 라인 및 밸브 블록에서 고무 O-링이 간극 틈새로 밀려 나와 씹혀 파손되는 압출(Extrusion) 현상을 차단하는 보조 링입니다.
– PTFE(테프론) 소재의 스플릿(Cut/Spiral) 타입과 무구멍 링(Solid) 타입을 압력 방향(단방향/양방향) 및 유체 온도조건에 맞춰 정밀 배치해야 합니다.
– KS B 2799 및 AS568 표준 유압 O-링·빽업 링 치수 규격표(P/G/V 계열)와 밸브 블록 가공 홈(Groove) 치수 및 체결 수칙을 완벽 정리해 드립니다.

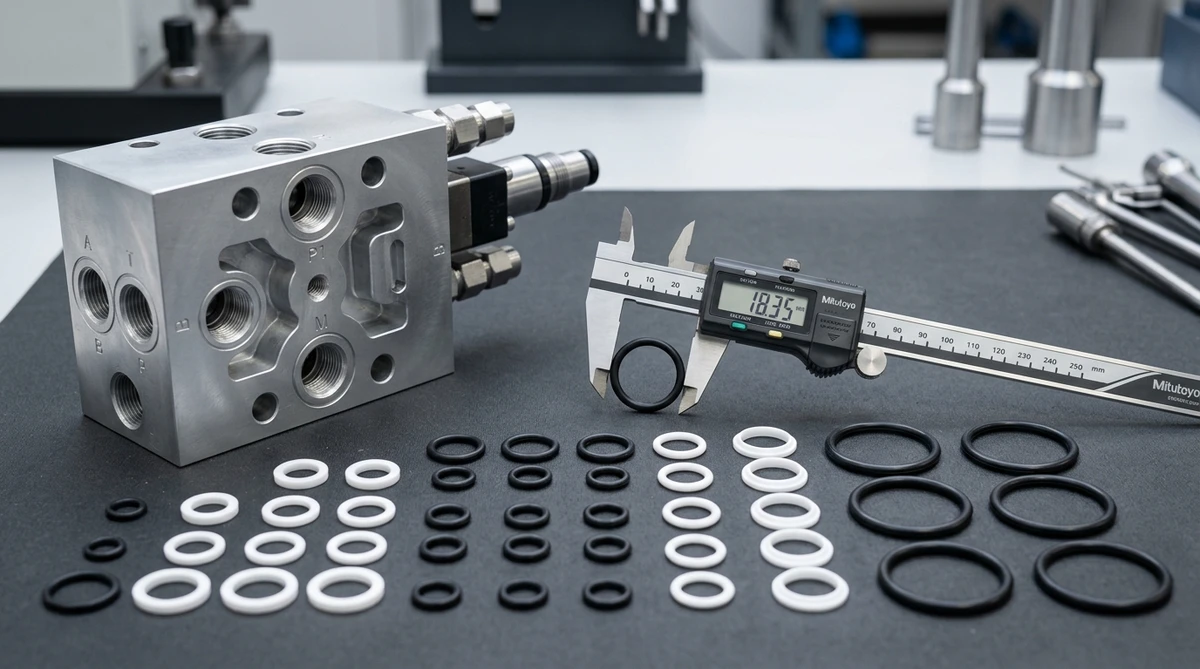

1. 들어가는 말: 고압 유압 밸브 블록에서 빽업 링의 절박한 필요성
사출 성형기, 대형 유압 프레스, 굴착기 유압 블록 및 고압 펌프 유닛에서 O-링(O-Ring)은 내부 작동유 누유를 차단하는 필수 밀봉 자재입니다.
그러나 유압 압력이 100 bar (10 MPa) 이상으로 상승하거나, 피스톤과 밸브 하우징 사이의 체결 간극(Gap)이 커지면 말랑말랑한 고무 O-링이 높은 유압에 밀려 틈새 사이로 삐져나오는 압출(Extrusion) 파손이 발생합니다. 압출된 O-링은 밸브 작동 시 조각조각 씹혀 찢어지며 유압유 전량 누수 사고로 이어집니다.
이러한 고압 압출 현상을 물리적으로 방지해 주는 전용 보호재가 바로 강성 수지 재질의 빽업 링(Back-up Ring)입니다.
이번 가이드에서는 유압 설계자와 정비 엔지니어를 위한 O-링 압출 파손 메커니즘, PTFE 빽업 링 3대 형상 비교, KS P/G 계열 표준 치수 규격표, 그리고 단방향/양방향 압력별 조립 방향 수칙을 체계적으로 정리해 드립니다.
팁: 배관용 오링 재질별 내화학성 및 온도 범위는 기존 포스팅인 배관용 오링(O-Ring) 재질별 규격 및 내화학성 가이드를 함께 참조하시면 완성도가 높아집니다.
2. O-링 압출(Extrusion) 파손 메커니즘 & 빽업 링의 작동 원리
- 고압 상태에서의 O-링 변형:
– 유압 작동유 압력이 낮을 때(70 bar 이하)는 고무 O-링 자채 탄성으로 틈새를 메웁니다.
– 하지만 100~350 bar 초고압이 작용하면 고무 소재가 비압축성 유체처럼 행동하여 금속 간극 틈새(E-Gap) 방향으로 심하게 늘어나 틈새 속으로 밀려 들어갑니다. - 빽업 링(Back-up Ring)의 차단 원리:
– O-링 뒤쪽에 단단한 PTFE(테프론) 재질의 빽업 링을 밀착 설치하면, 빽업 링이 금속 간극 틈새를 물리적으로 막아주어 O-링이 변형되더라도 틈새 속으로 밀려 들어가지 못하게 받쳐줍니다.
3. PTFE 빽업 링 3대 형상 구조 비교 (스파이럴 vs 스플릿 vs 솔리드)
| 빽업 링 형상 분류 | 구조적 특징 | 조립 작업성 | 대표 추천 적용 분야 |
|---|---|---|---|
| 스플릿 타입 (Split / Cut Type) | 45도 경사 슬릿(사선 절개)이 들어간 링 | 최상 (손쉽게 벌려서 장착 가능) | 일반 유압 밸브 블록, 정비 보수용 표준 |
| 스파이럴 타입 (Spiral Type) | 2회권 헬리컬 스프링처럼 꼬인 2중 링 | 우수 (변형 흡수 탁월) | 열팽창이 큰 고온 유압 실린더, 변동 압력 |
| 솔리드 타입 (Solid / Endless) | 절단선이 없는 완벽한 원형 통링 | 열가공 필요 (온수 가열 후 장착) | 초고압 대경 피스톤, 정밀 항공/군수 유압 |
4. KS B 2799 / AS568 P·G 계열 유압 빽업 링 표준 치수 규격표
KS B 2799 표준 P계열(운동용) 및 G계열(고정용) O-링 홈 깊이에 매칭되는 PTFE 빽업 링 표준 치수입니다.
| 호칭 번호 (P계열 / G계열) | O-링 내경 d (mm) | O-링 선경 W (mm) | 빽업 링 외경 D (mm) | 빽업 링 두께 t (mm) | 1개 사용 시 홈 너비 b1 | 2개 사용 시 홈 너비 b2 |
|---|---|---|---|---|---|---|
| P-10 / G-10 | 9.8 mm | 1.9 mm / 2.4 mm | 13.6 mm | 1.2 mm | 3.5 mm | 4.7 mm |
| P-15 / G-15 | 14.8 mm | 2.4 mm / 3.1 mm | 19.6 mm | 1.2 mm | 4.2 mm | 5.4 mm |
| P-20 / G-20 | 19.8 mm | 2.4 mm / 3.1 mm | 24.6 mm | 1.2 mm | 4.2 mm | 5.4 mm |
| P-25 / G-25 | 24.7 mm | 3.5 mm | 31.7 mm | 1.5 mm | 5.5 mm | 7.0 mm |
| P-30 / G-30 | 29.7 mm | 3.5 mm | 36.7 mm | 1.5 mm | 5.5 mm | 7.0 mm |
| P-40 / G-40 | 39.7 mm | 3.5 mm | 46.7 mm | 1.5 mm | 5.5 mm | 7.0 mm |
| P-50 / G-50 | 49.7 mm | 3.5 mm / 5.7 mm | 56.7 mm | 1.5 mm / 2.0 mm | 6.0 mm | 8.0 mm |
5. 빽업 링 단방향 / 양방향 압력별 조립 위치 3대 수칙
- 단방향 압력 작용 시 (Single Acting Pressure):
– 압력이 한쪽에서만 가해지는 경우, 반드시 압력이 작용하는 반대편(대기압 쪽 / 저압 쪽)에 빽업 링 1개를 배치해야 합니다. (압력 방향 쪽에 놓으면 O-링이 밀려 파손됨) - 양방향 압력 작용 시 (Double Acting Pressure):
– 교대 방향으로 유압이 작용하는 피스톤 밸브 블록의 경우, O-링 양쪽에 빽업 링을 각각 1개씩 총 2개 설치해야 합니다. - 스플릿(절개) 링 장착 시 주의사항:
– 사선 절개형 빽업 링 조립 시 절개 부위가 겹치거나 O-링 피복을 누르지 않도록 부드럽게 원형을 잡아준 후 O-링을 얹어야 합니다.
6. 자주 묻는 질문 (FAQ)
Q1. 빽업 링 재질로 PTFE(테프론) 외에 NBR이나 NBR 경질 고무를 써도 되나요?
70 bar 이하 중저압에서는 90도 NBR 경질 고무 빽업 링도 쓰이지만, 100 bar 이상의 고압 유압 라인에서는 자기 윤활성과 강도가 탁월한 100% PTFE(테프론) 빽업 링 사용이 표준입니다.
Q2. O-링 홈 깊이에 빽업 링을 추가하면 밸브 블록 홈 폭(Groove Width)을 넓혀야 하나요?
예, 반드시 그렇습니다. 빽업 링 두께(1.2t~1.5t)만큼 홈 폭 b가 넓어져야 하므로, 규격표상의 1개 사용시 너비(b1) 또는 2개 사용시 너비(b2) 기준으로 밸브 블록을 정밀 가공해야 합니다.
Q3. 빽업 링을 반대로 꽂으면 어떻게 되나요?
압력 쪽에 빽업 링을 넣고 대기 쪽에 넣지 않으면, 고압 작용 시 O-링이 빽업 링을 넘어 대기 측 간극으로 밀려 나가므로 빽업 링을 안 쓴 것과 동일하게 O-링이 찢어집니다.
Q4. NBR O-링과 Viton O-링 중 유압유에 어느 것이 좋나요?
일반 광물유 유압유에는 NBR(70~90도)이 우수하며, 120℃ 이상 고온 유압유 및 난연성 수성-글리콜 유압유에는 Viton(FKM) O-링과 PTFE 빽업 링 조합을 채택해야 합니다.
