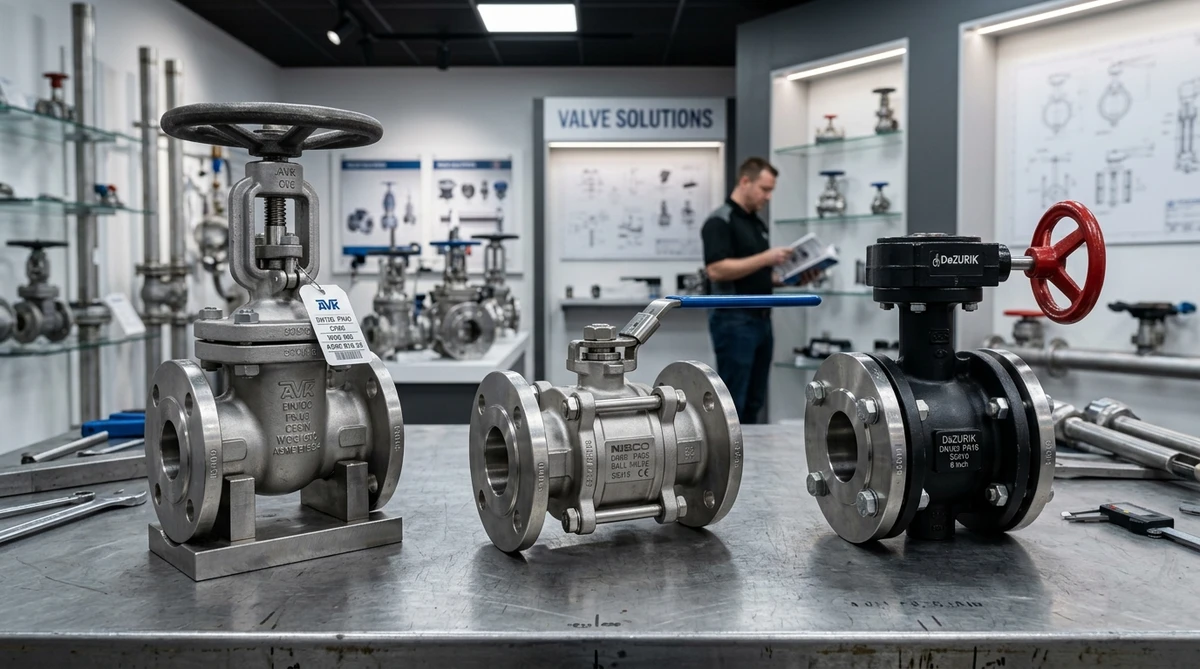

![배관 밸브 종류 선정 - [누수·압력 손실 방지] 게이트밸브와 볼밸브 어디에 써야 할까? 배관 밸브 종류 선정표 & 면간 거리 규격](https://excone.co.kr/wp-content/uploads/2026/09/piping_valves_selection_featured.webp)
– 배관 밸브 종류 선정은 유체 제어 목적(차단 vs 유량 조절)과 허용 압력 손실에 따라 결정되며, 완전 개폐 차단용은 게이트·볼밸브, 미세 유량 제어용은 글로브밸브를 사용해야 시트 침식과 누수를 방지할 수 있습니다.
– 게이트밸브를 반쯤 열어 유량을 조절하면 고속 유체에 의해 디스크와 시트가 깎여나가(채터링 현상) 완전 차단 기능이 상실되므로 주의해야 합니다.
– KS B 2301 / JIS B 2002 표준 10K 플랜지형 밸브의 호칭 구경별(15A~300A) 면간 거리(Face-to-Face) 및 배관 설계 계산은 ToolFit 웹 서비스에서 지원합니다.
1. 들어가는 말: 배관 설계에서 밸브 기종 선택과 면간 거리의 중요성
플랜트, 건축 설비, 소방 배관 및 수처리 라인에서 배관 밸브 종류 선정은 유체의 흐름을 통제하고 시스템의 기밀성과 안전을 유지하는 배관 엔지니어링의 핵심입니다.
현장에서 발생하는 배관 누수와 밸브 조기 파손 사고의 상당수는 부품 자체의 불량보다는 “용도에 맞지 않는 밸브 기종 선정”에서 비롯됩니다. 예를 들어 유량 조절을 목적으로 게이트밸브를 반만 열어두면 고유속 유체에 시트가 마모되어 결국 밸브를 닫아도 물이나 가스가 새어나오게 됩니다.
또한 밸브 교체 및 보수 시 배관 간격과 일치해야 하는 면간 거리(Face-to-Face Dimension)를 확인하지 않고 발주하면 기존 플랜지 사이에 밸브가 들어가지 않거나 배관을 절단해 재용접해야 하는 막대한 공사 손실이 발생합니다.
이번 가이드에서는 현장 엔지니어가 한눈에 비교할 수 있는 5대 대표 배관 밸브 특성 비교표, KS/JIS 10K 구경별 표준 면간 거리 치수표(15A~300A 전 구간), 재질별 유체 적용 기준, 그리고 배관 시공 핵심 수칙을 체계적으로 정리해 드립니다.
팁: 밸브 체결 플랜지 가스켓 규격은 배관용 플랜지 가스켓 종류별 선정표를, 배관 파이프 스펙은 스테인리스 파이프 규격표를 참고하세요. 실무 배관 계산은 ToolFit 웹 계산기에서 손쉽게 지원합니다.
2. 5대 대표 배관 밸브 종류별 성능 및 용도 비교표
| 밸브 종류 | 주요 제어 목적 | 압력 손실 (유로 저항) | 기밀성 / 개폐 속도 | 추천 설치 라인 및 주의사항 |
|---|---|---|---|---|
| 게이트 밸브 (Gate Valve) | 완전 개방 / 완전 차단 (On-Off) | 최소 (직선 유로) | 높음 / 느림 (핸들 다회전) | 메인 간선 차단용. 반개방 유량조절 절대 금지 (시트 침식) |
| 볼 밸브 (Ball Valve) | 빠른 차단 (On-Off) | 매우 낮음 (풀보어 기준) | 최고 / 매우 빠름 (90° 회전) | 유압, 가스, 화학 라인. 급폐쇄 시 수격 작용(Water Hammer) 주의 |
| 글로브 밸브 (Globe Valve) | 유량 조절 (Throttling) | 높음 (S자형 유로 구조) | 높음 / 느림 (핸들 다회전) | 스팀(증기), 냉온수 유량 제어. 압력 강하가 크므로 메인 배관 지양 |
| 버터플라이 밸브 (Butterfly) | 차단 및 대유량 조절 | 낮음 (박형 디스크) | 보통~높음 / 빠름 (90° 레버) | 대구경(80A 이상) 공조·소방·냉각수 배관. 무게 가볍고 설치 공간 최소 |
| 체크 밸브 (Check Valve) | 역류 방지 (One-Way) | 중간 (스윙 / 리프트 방식) | 자동 동작 (유압 역류 차단) | 펌프 토출측 필수 설치. 유체 역류 및 펌프 임펠러 역회전 파손 방지 |
3. KS B 2301 / JIS 10K 플랜지형 밸브 면간 거리(L, mm) 규격표
배관 플랜지 사이에 결합되는 10K 플랜지형 밸브의 호칭 구경(15A~300A)별 표준 면간 거리(Face-to-Face, mm) 기준입니다.
| 호칭 구경 (A) | 인치 호칭 (B) | 파이프 외경 (mm) | 10K 게이트밸브 (L) | 10K 볼밸브 (L) | 10K 글로브밸브 (L) | 10K 웨이퍼 버터플라이 (L) |
|---|---|---|---|---|---|---|
| 15 A | 1/2″ | 21.7 | 108 mm | 108 mm | 108 mm | 소구경 미적용 |
| 20 A | 3/4″ | 27.2 | 117 mm | 117 mm | 117 mm | 소구경 미적용 |
| 25 A | 1″ | 34.0 | 127 mm | 127 mm | 127 mm | 소구경 미적용 |
| 32 A | 1-1/4″ | 42.7 | 140 mm | 140 mm | 140 mm | 소구경 미적용 |
| 40 A | 1-1/2″ | 48.6 | 165 mm | 165 mm | 165 mm | 33 mm |
| 50 A | 2″ | 60.5 | 178 mm | 178 mm | 203 mm | 43 mm |
| 65 A | 2-1/2″ | 76.3 | 190 mm | 190 mm | 216 mm | 46 mm |
| 80 A | 3″ | 89.1 | 203 mm | 203 mm | 241 mm | 46 mm |
| 100 A | 4″ | 114.3 | 229 mm | 229 mm | 292 mm | 52 mm |
| 125 A | 5″ | 139.8 | 254 mm | 254 mm | 356 mm | 56 mm |
| 150 A | 6″ | 165.2 | 267 mm | 267 mm | 406 mm | 56 mm |
| 200 A | 8″ | 216.3 | 292 mm | 292 mm | 495 mm | 60 mm |
| 250 A | 10″ | 267.4 | 330 mm | 330 mm | 622 mm | 68 mm |
| 300 A | 12″ | 318.5 | 356 mm | 356 mm | 698 mm | 78 mm |
팁: 버터플라이 밸브는 웨이퍼(Wafer) 타입 기준이며 게이트밸브 대비 면간 거리가 약 1/4~1/5 수준으로 매우 짧아 배관실 좁은 공간에 최적입니다.
4. 밸브 바디 재질별 적용 유체 및 온도 기준표
| 바디 재질 기호 | 주요 소재 명칭 | 최고 사용 온도 | 적용 유체 및 추천 환경 | 피해야 할 유체 조건 |
|---|---|---|---|---|
| GC200 / FC200 | 회주철 (Cast Iron) | ~ 120 ℃ | 일반 청수(물), 농업용수, 저압 소방 배관 | 스팀(증기), 가연성 가스, 충격 배관 |
| GCD450 / FCD450 | 구상흑연주철 (Ductile) | ~ 250 ℃ | 상수도, 냉난방 배관, 증기 저압 라인 | 강산, 고부식성 화학 약품 |
| SCPH2 / WCB | 탄소강 주강 (Carbon Steel) | ~ 425 ℃ | 고압 증기 배관, 정유, 발전 플랜트 고온 라인 | 고농도 염산, 황산 등 부식 유체 |
| SCS13 / CF8 (SUS304) | 오스테나이트계 스테인리스 | ~ 450 ℃ | 식음료, 제약, 청정 수처리, 약부식성 화학액 | 염소 이온 함유 해수, 염산 라인 |
| SCS14 / CF8M (SUS316) | 몰리브덴 함유 스테인리스 | ~ 500 ℃ | 해수 라인, 석유화학, 강부식성 유체 | 초고온 특수 가스 |
5. 배관 시공 시 밸브 파손 및 누수 방지 5대 수칙
- 게이트밸브의 유량 조절 사용 엄금:
– 게이트밸브는 반드시 완전 개방(Full Open) 또는 완전 폐쇄(Full Close) 상태로만 운전해야 합니다. 틈새가 생기면 유체 난류로 인해 밸브 스템과 디스크가 진동하며 파손됩니다. - 볼밸브 급폐쇄 금지 (수격 방지):
– 고유속 배관에서 90도 레버를 빠르게 닫으면 순간적으로 수격 현상(Water Hammering)이 발생하여 배관 피팅 파열이나 계측기 파손을 유발하므로 천천히 조작해야 합니다. - 스윙 체크밸브의 수직 배관 설치 방향 준수:
– 스윙 체크밸브는 유체가 아래에서 위로 올라가는 수직 배관에만 설치 가능하며, 위에서 아래로 흐르는 배관에 설치하면 중력으로 인해 밸브가 상시 열려 역류를 막지 못합니다. - 플랜지 볼트 대각선 균등 조임:
– 밸브 연결 플랜지 볼트는 한쪽을 먼저 꽉 조이면 면간 밸런스가 틀어져 시트가 뒤틀립니다. 대각선 순서로 3단계에 걸쳐 토크렌치로 균등 체결해야 합니다. - 글로브밸브 유체 흐름 방향 화살표 확인:
– 글로브밸브 본체 표면에는 반드시 흐름 방향(Flow Arrow)이 각인되어 있습니다. 시트 하부에서 상부로 유입되도록 화살표 방향과 배관 흐름을 반드시 일치시켜 시공해야 합니다.
6. 자주 묻는 질문 (FAQ)
Q1. 볼밸브와 게이트밸브 중 어느 것이 배관에 더 좋은가요?
용도에 따라 다릅니다. 공간이 좁고 잦은 개폐가 필요한 일반 배관(50A 이하)에는 개폐가 빠르고 기밀성이 우수한 볼밸브가 유리합니다. 반면 배관 직경이 크고 급폐쇄로 인한 수격을 피해야 하는 메인 차단 배관에는 게이트밸브가 적합합니다.
Q2. 버터플라이 밸브를 설치할 때 가스켓이 필요한가요?
고무 시트(EPDM, NBR)가 밸브 본체 외부로 돌출되어 플랜지 면과 직접 밀착되는 러버 시트형 버터플라이 밸브는 별도의 가스켓을 넣지 않는 것이 원칙입니다. 가스켓을 겹치면 디스크 회전 시 간섭이 발생할 수 있습니다.
Q3. 글로브밸브를 통과하면 왜 수압이 떨어지나요?
글로브밸브 내부는 유로가 S자 형태로 두 번 꺾이며 밸브 시트를 수직으로 통과하도록 설계되어 있습니다. 이 과정에서 유체 마찰 저항이 발생하여 압력 손실(Pressure Drop)이 생깁니다.
Q4. 플랜지 밸브 주문 시 ’10K 50A 면간 거리’를 왜 꼭 확인해야 하나요?
같은 10K 50A 밸브라도 제조사 또는 구형/신형 규격에 따라 단면간형(Short)과 장면간형(Long)이 존재할 수 있습니다. 사전 면간 치수 확인 없이 구매하면 기존 배관 플랜지 틈새에 맞지 않아 배관을 수정해야 합니다.
