TIG 텅스텐 전극 색·지름·전류 규격표

작성일자 글쓴이
📌 3줄 핵심 요약
  • 텅스텐 전극 규격표는 ISO 6848 / AWS A5.12 색 띠와 지름(mm)으로 읽고, 전류(A)는 DCEN·AC가 다릅니다.
  • 철·스텐 DC는 회색 WC20 또는 금색 WL15가 기본이고, 빨간 WT20(토륨)은 분진이 있어 대체하는 추세입니다. 알루미늄 AC는 녹색 WP 또는 흰색 WZ8입니다.
  • 발주는 색(호칭) + 지름 + 길이 150 또는 175 mm입니다. 공정 고르기는 용접 종류 비교, 조건은 ToolFit TIG를 보세요.

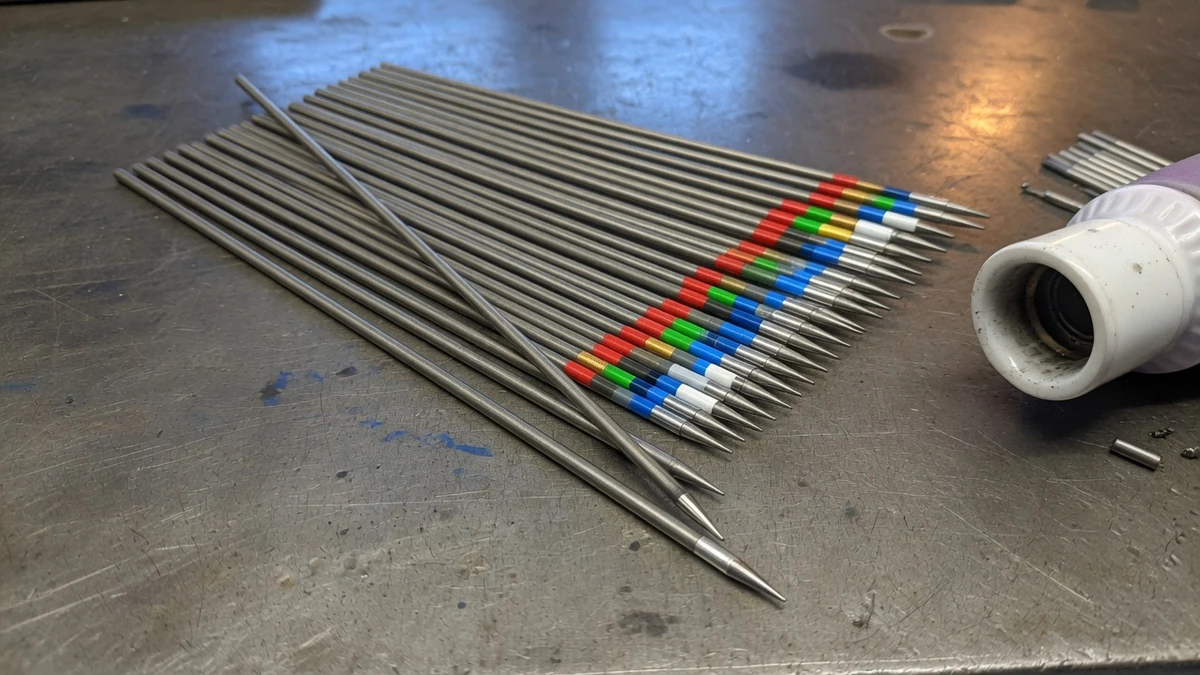

텅스텐 전극 규격표 - TIG 텅스텐 전극 색·지름·전류 규격표

1. 호칭 해독: 색 띠 = 첨가 산화물

텅스텐 전극은 TIG 토치에 물리는 비소모 전극입니다. 피복봉과 바꿔 쓰지 마세요. 끝의 색 띠가 종류이고, 표준은 ISO 6848 (AWS A5.12)입니다. 띠 폭은 3 mm 이상, 한쪽 끝에만 칠합니다.

색 ISO AWS 첨가 극성 언제
녹 WP EWP 순수 W ≥99.95% AC 알루미늄, 마그네슘. DC는 약함
빨강 WT20 EWTh-2 ThO₂ 1.7~2.2% DCEN 철·스텐 구재고. 방사성 분진
노랑 WT10 EWTh-1 ThO₂ 0.8~1.2% DCEN 토륨 1%. 유통 적음
회 WC20 EWCe-2 CeO₂ 1.8~2.2% DC / AC 저전류 기동, 스텐·박판
금 WL15 EWLa-1.5 La₂O₃ 1.3~1.7% DC / AC 만능. WT20 대체
하늘 WL20 EWLa-2 La₂O₃ 1.8~2.2% DC / AC 인버터 AC 알, 중고전류
검정 WL10 EWLa-1 La₂O₃ 0.8~1.2% DC / AC 범용, 유통은 WL15보다 적음
흰 WZ8 EWZr-8 ZrO₂ 0.7~0.9% AC 알 AC, 오염 적음
갈 WZ3 EWZr-1 ZrO₂ 0.15~0.50% AC 알. 유통 적음
보라·청록 WY20 / WR EWG Y₂O₃ 또는 희토 혼합 DC / AC 대체 만능

굵은 행은 한국 시중 재고의 중심입니다. 보라 WT30, 주황 WT40은 표준에 있으나 거의 안 씁니다.

팁: 빨간색을 갈면 분진이 납니다. 습식 그라인더나 전용 연마기를 쓰고, 새 재고는 금색 WL15 또는 회색 WC20을 발주하세요.

2. 텅스텐 전극 규격표: 지름별 전류 (아르곤)

AWS A5.12 계열 참고값입니다. 가스는 아르곤, 수냉·공냉·노즐에 따라 위아래가 달라집니다. 굵은 행은 현장 다빈도입니다.

지름 (mm) DCEN (A) DCEP (A) AC, 순수 WP (A) AC, 합금 (WL/WC/WZ) (A)
0.5 5~20 — 5~15 5~20
1.0 15~80 — 10~30 20~60
1.6 70~150 10~20 30~80 60~120
2.0 100~180 12~25 40~100 80~150
2.4 150~250 15~30 60~130 100~180
3.2 250~400 25~40 100~180 160~250
4.0 400~500 40~55 160~240 200~320
4.8 500~750 55~80 190~300 290~390
6.4 750~1000 80~125 250~400 340~525

DCEP(전극 +)는 열이 텅스텐으로 가서 끝이 녹습니다. 철·스텐은 DCEN(전극 −) 입니다. 알루미늄은 AC. 1.6 mm에 200 A를 넣으면 끝이 뭉개집니다. 2.4 mm로 올리세요.

ISO 6848 표준 지름은 0.5, 1.0, 1.6, 2.0, 2.4, 3.2, 4.0, 4.8, 6.4 mm (및 합의된 8, 10)입니다. 시중 10개들이는 1.6 / 2.4 / 3.2가 중심입니다.

3. 길이·포장·끝 가공

길이 (mm) 어디서 비고
150 한국 시중 기본 토치 캡이 짧은 세트
175 수입 7인치 캡이 길면 175
50 / 75 짧은 토치, 잔여 재절단 색 띠가 잘리면 종류를 모름

포장은 보통 10본. 발주 예: WL15 2.4 × 150 mm, 10본. 2.4만 적으면 빨강·금색이 섞입니다.

끝 모양 극성 어떻게
뾰족 (원뿔) DCEN 지름의 2~2.5배 길이로 깎음. 각 20~30° 전후
둥근 볼 AC, 순수 WP 아크를 잠깐 켜 끝을 녹여 볼을 만듦
약간 뭉툭 AC, WL/WZ 완전 볼보다 작음. 인버터 AC

축 방향으로만 깎으세요. 원주로 갈면 아크가 돕니다. 토륨(빨강)은 분진 흡입을 피하세요.

모재와 공정은 용접 종류 비교를 보고, 용가봉은 특수 용접봉 규격표의 ER308L·ER4043과 짝지으세요. 피복봉 전류는 용접봉 규격표입니다.

4. 모재별 색 고르기

모재 극성 추천 색 (ISO) 피해야 할 것
SS400, 연강 DCEN 금 WL15, 회 WC20 녹색 WP (아크 불안)
SUS304 / 316 DCEN 회 WC20, 금 WL15 녹색, 알용 흰색만
이종 탄소강+스텐 DCEN 금 WL15 —
알루미늄 AC 녹 WP, 흰 WZ8, 금 WL15 빨강만 DC로 알 용접
마그네슘 AC 녹 WP, 흰 WZ8 DCEN
구리·청동 DCEN 금 WL15, 지름 한 단계 위 얇은 1.0에 고전류
티타늄·니켈 DCEN 금 WL15, 회 WC20 오염된 끝

인버터 TIG는 금색·회색이 AC/DC 겸용이라 통을 줄이기 좋습니다. 변압기 AC 알만 있으면 녹색 WP가 맞습니다.

ToolFit TIG에서 재질·두께를 고르면 전류 구간이 나옵니다. 그 구간에 맞는 지름을 위 표에서 고르고, 색은 이 절을 보세요.

5. 선정·발주 수칙

  1. 색(호칭)을 먼저 적습니다. 빨간 WT20 대신 WL15 또는 WC20을 기본으로 하세요.
  2. 지름은 DCEN 전류가 표 안에 들어오게 고릅니다. 1.6 mm는 150 A를 넘기지 마세요.
  3. 길이는 토치 캡에 맞춰 150 또는 175 mm. 10본 단위입니다.
  4. 알루미늄은 AC + 녹색/흰색(또는 금색 인버터). 철·스텐은 DCEN + 금/회.
  5. 발주 한 줄 예: ISO 6848 WL15, 2.4 × 150 mm, 10본.
  6. 끝은 DC는 뾰족, AC 순수는 볼. 토륨 분진은 습식 연마.

팁: 색 띠가 타서 없어지면 통에 남은 본과 섞지 마세요. 철 DC에 녹색을 넣으면 아크가 끊깁니다.

6. 자주 묻는 질문 (FAQ)

Q1. 텅스텐 전극 규격표에서 빨간 WT20 대신 무엇을 쓰나요?

금색 WL15 또는 회색 WC20입니다. 토륨 분진이 없고 DC/AC 모두 씁니다.

Q2. 알루미늄은 무슨 색인가요?

AC에 녹색 WP 또는 흰색 WZ8입니다. 인버터면 금색 WL15도 됩니다.

Q3. 1.6 mm에 200 A를 넣어도 되나요?

안 됩니다. DCEN 70~150 A입니다. 2.4 mm(150~250 A)로 올리세요.

Q4. 빨간 전극을 갈아도 되나요?

분진을 마시지 마세요. 습식·전용 연마기를 쓰고, 새 재고는 금색·회색으로 바꾸세요.
